阿美特克CTC系列干体式校准仪

名称:工业干体式校准仪
型号:CTC系列
品牌:AMETEK JOFRA(阿美特克)
产地:丹麦
特色:为工业现场设计的干体炉,快速,便携,使用成本低
CTC-140A:–17 to 140℃
CTC-320A: 33 to 320℃
CTC-320B: 33 to 320℃
CTC-650A: 33 to 650℃
CTC-650B: 33 to 650℃
CTC-1200A: 300 to 1205℃
立即咨询

    推荐产品



阿美特克 JOFRA

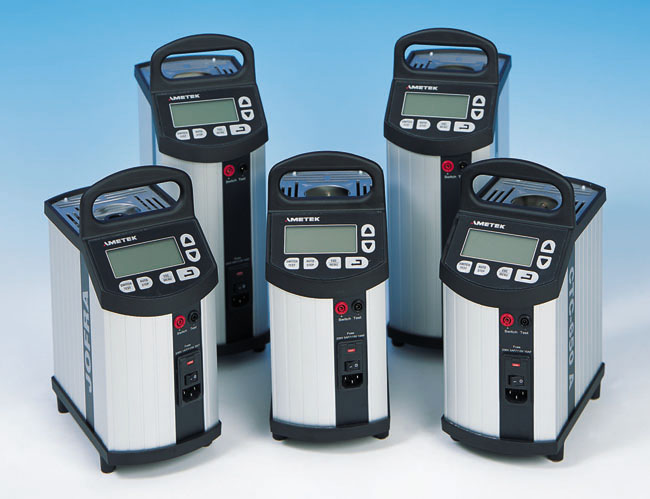

CTC系列工业干体式校准仪

CTC-1200A 高达 1205℃温度!





Jofra CTC 系列工业干体式温度校准仪适合在现场使用,校准过程快速,可靠,并具有MVI功能以及配套软件。校准速度和便携性都大大优于液体槽,并且不使用液体,同时具有更宽的温度范围。 CTC 干体式温度校准仪可校准热电阻,热电偶, 温度开关,以及其他通用温度传感器。





>温度范围

CTC-140A –17 to 140℃ 已经停产,替代型号为 CTC-155A

CTC-320A 33 to 320℃ 已经停产,替代型号为 CTC-350A

CTC-320B 33 to 320℃ 已经停产。

CTC-650A 33 to 650℃ 已经停产,替代型号为 CTC-660A

CTC-650B 33 to 650℃ 已经停产,替代型号为 CTC-652

CTC-1200A 300 to 1205℃ 已经停产,替代型号为 CTC-1205A



>快速校准节省时间

特殊设计的加热体加热到320℃只需4分钟,加热到650℃只需要10分钟。



>应用灵活

套管可以更换,可根据传感器尺寸选择合适孔径的套管。



>增强的稳定性

MVI电路保证了在电源电压波动时温度的稳定。



>节省时间的自动功能

快速进行自动开关测试和自动步进功能。



>数据处理功能

RS232通讯接口和AMECAL-LIGHT软件都是标准配置.



产品性能

CTC系列具有结实和轻便的设计,适合现场使用,面板设计简单直观,屏幕采用带背景光的 LCD 液晶。用户界面友好直观,按键操作简单易用,可方便的进行自动开关测试和自动步进功能的设置。屏幕上通过图标提示目前状态。外壳采用铝质材料坚固耐用。 CTC系列包括6种型号,分别对应不同温度范围。所有型号都有 RS-232 接口,AMECAL-LIGHT 校准软件为标准配置。



快速加热和制冷

CTC-320A和CTC-650A改进了加热模块的设计,这使得它们加热到最高温度分别只需要4分钟和10分钟。外径为25mm的套管保证了较好的稳定性和一致性,同时升温速度得到了提升。



插入深度更深

CTC-320B和CTC650B插入深度可达190mm,这样就可以校准充液式的温度计以及其他更长的温度计。



皮泰尔效应(CTC-140A)

1834 年法国物理学家JEAN PELTIER 发现把电路连接到热电偶上可以观察到”反热电偶”效应:热电偶一端吸收热量而另一端则释放热量。这就是皮泰尔效应,实际的皮泰尔元件(电子加热泵)包括很多连接在电路中的并行排列的半导体材料。这些热电元件和他们的电器连接被固定在两个陶瓷板之间.陶瓷板用来固定整个的结构并使各元件之间绝缘。



MVI 改善温度稳定性

MVI 代表”Mains power Variance Immunity”即电源波动 消除. 不稳定的电源供应是影响现场校准仪准确度的主 要原因. 一般的校准仪在现场使用时很不稳定,因为现 场不时有大型电机,或其他设备起停导致电源不稳定. 电源的波动会导致温度控制器工作不稳定,这就会导致 读数误差和温度波动. CTC系列(CTC-140A除外)使用了MVI 技术,避免了不稳定的问题.MVI 电路始终监测供电 电压并保证加热元件得到稳定的能量.CTC-140A 电路设 计中已包括了电压稳定功能。

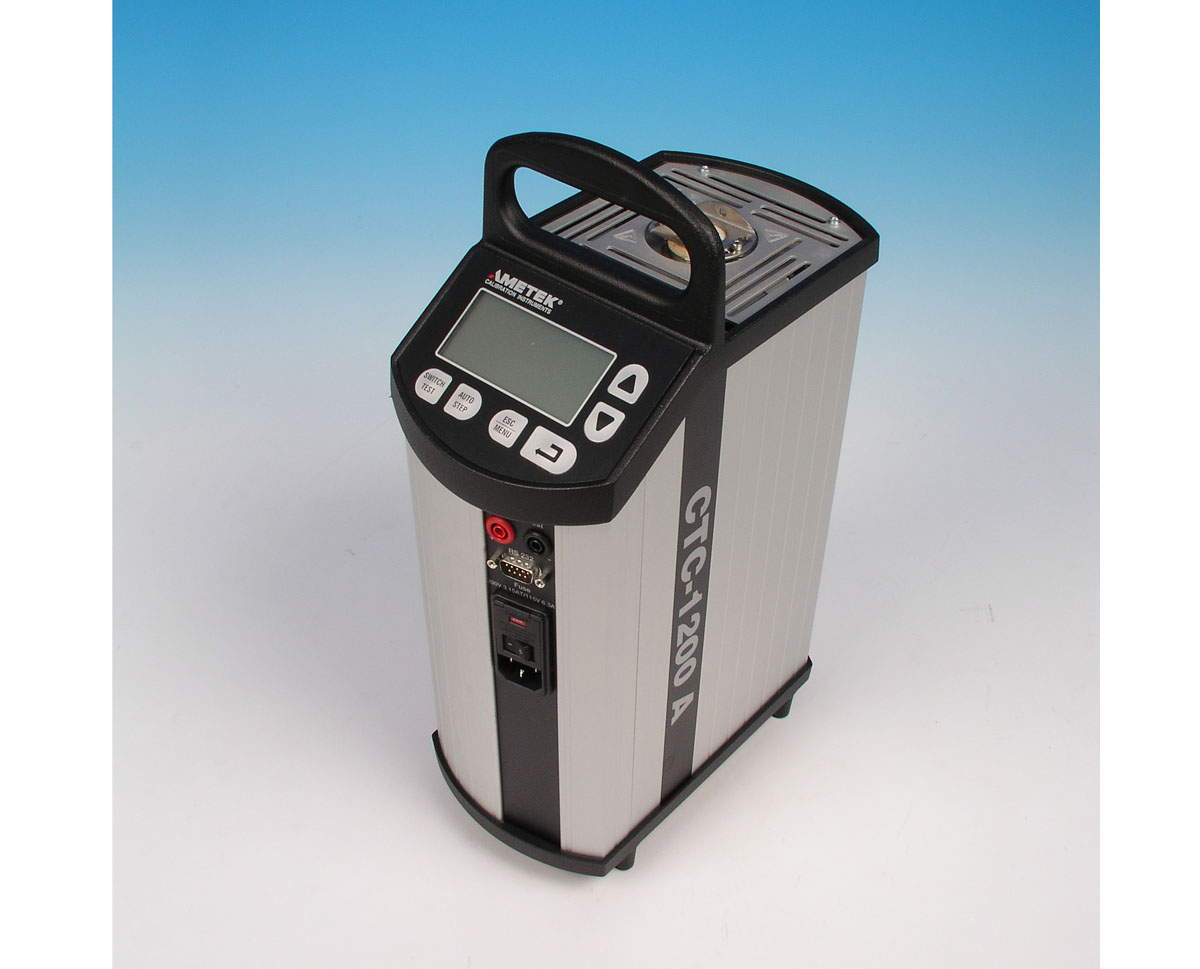

高温下的高准确度

CTC-1200A 有一个独特设计,他的内置标准传感器被放置在特殊打孔的套管和一个非线性加热元件中。结合 MVI 功能,在校准不同的尺寸的传感器时无需外接传感器都可以达到很高的准确度和稳定性。CTC-1200A 可以提供110mm 插入深度,校准12mm 直径以下的传感器, 同时它具有较小的体积便于携带。



CTC-1200A已经停产,替代型号是CTC-1205





直观简单的操作

所有功能都可以直接在面板上操作,加热区域的设计位置和操作面板分离,从而保护操作人员。CTC 主要的功能都是一键对应一个功能,没有复杂的子菜单。LCD显示屏清晰易读,并有图标提示当前状态。



操作和设定

通过上箭头和下箭头键快速设定温度,分辨率0.1℃。此外还可以设置单位,稳定性标准,分辨率,显示对比度,斜率(加热速度),自动步进设定和最大温度设定。



稳定指示标志

当校准仪达到设定温度并保持稳定后屏幕上会出现一 个粗体的对号标志。操作者可以改变稳定条件来达到更严格的校准结果。在校准仪达到稳定之前5分钟,会出现倒计时标志提示达到稳定的时间。



自动开关测试

使用自动开关测试功能记录温度开关的打开和关闭的温度值可以节省校准时间。并且还可以显示两点间的死区值。只要按下switch test 键就可以进行自动开关测试。



自动步进

最多可以设定9步自动步进,包括每一步的稳定时间。 这项功能可以将CTC放在现场自动控制温度,操作者则可以在控制室远方观察传感器的数据。



重新校准和调整

CTC的重新校准方法非常简单,无需软件或改锥,仅需要一只标准参考温度计。将参考温度计插入仪器,按照屏幕提示操作就可以进行重新校准。很多计量部门或校准实验室都可以进行这项工作,并且可以出具校准证书。

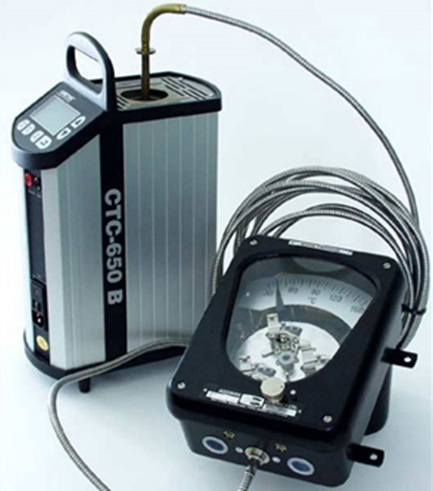

充液式传感器(压力式温度计)或温度开关

CTC-320B 和CTC-650B具有190mm插入深度,可以校准充液式温度计。CTC-650B具有特殊设计的非线性加热元件和较大的套管尺寸,使得整个加热体温度具有很高的一致性。这就可以把整个长度的传感器部分都放在同样温度下,从而得到很高的校准精度和重复性。



CTC-650B已经停产,替代型号是CTC-652





校准软件

所有CTC都带RS232接口和AMECAL-LIGHT 软件。这个软件是WINDOWS应用软件,可以设置不同的校准步骤, 操作简单直观。这个软件可以打印符合ISO-9000规范的校准报告。AMETEK-LIGHT软件支持所有带RS232接口的JOFRA干体校准仪包括JOFRA DTI1000高精度测温仪。 在半自动校准应用中,这个软件还可以支持液体槽,冰点器等。





阿美特克新CTC系列干体炉升级上市





技术指标



电源指标

CTC系列 ……...................................................... 115V或230V

耗电 (最大) CTC-140A…….......……………...... 150 VA

耗电 (最大) CTC-320B ............……………....... 600 VA

耗电 (最大) CTC-1200A ............……………..... 650 VA

耗电 (最大) CTC-320A/650A/B…………….... 600 VA



温度范围

CTC-140A最大.......................…......................... 155°C

最小(环境温度 0°C)............................................ -30°C

最小(环境温度 23°C).......................................... -17°C

最小(环境温度 40°C) ......................................... -2°C

CTC-320A/B ....................................................... 33 to 320°C

CTC-650A/B ....................................................... 33 to 650°C

CTC-650A/B ....................................................... 300 to 1205°C



分辨率 (用户可选)

所有温度范围 ....................................................... 1° or 0.1°



稳定性

CTC-140A............................................................. ±0.05°C

CTC-320A/B......................................................... ±0.1°C

CTC-650A/1200A .............................................. ±0.1°C

CTC-650B ……………………………..........………… ±0.05°C

在稳定标志出现10分钟后测量,测量时间是30分钟.



达到稳定的时间 (大约)

CTC-140A ............................................................ 5 minutes

CTC-320/650 ...................................................... 8 minutes

CTC-1200A .......................................................... 20 minutes



准确度

CTC-140A……….................................................... ±0.4°C

CTC-320A/B.......................................................... ±0.5°C

CTC-650A.............................................................. ±0.9°C

CTC-650B............................................................... ±0.6°C

CTC-1200A............................................................ ±2°C

12个月指标.使用内部参考标准.



插入深度

CTC-140A(包括隔热块)........................................ 115 mm

CTC-320A/650A/1200A..................................... 110 mm

CTC-320B/650B ……………………..........………… 190mm



加热时间

CTC-140A

-17 to 23°C …….………......................................... 3 minutes

23 to 140°C ………………...................................... 15 minutes

CTC-320A

33 to 320°…………………...................................... 4 minutes

CTC-650A

33 to 650°C ………………..................................... 10 minutes

CTC-320B

33 to 320°…………………..................................... 20minutes

CTC-650B

33 to 650°C ………………..................................... 39 minutes

CTC-1200A

28 to 1205°C ……………..................................... 45 minutes



降温时间

CTC-140A

100 to 0°C ….……………….................................. 10 minutes

0 to -15°C……………..…...................................... 16 minutes

140 to 100°C…….…...........................................  2 minutes

CTC-320A

320 to 100°C ………………................................. 16 minutes

CTC-650A

650 to 100°C ………………................................. 28minutes

CTC-320B

320 to 100°C ……………….................................  22 minutes

CTC-650B

650 to 100°C ……………….................................  62minutes

CTC-1200A

1205 to 300°C ………..……................................. 120minutes



标准配置

CTC-140A/320/650/1200标准配置

● CTC干体式温度校准仪(用户指定型号)

● 电源线

● 溯源证书-温度性能

● 套管(用户指定)

● 套管工具

● RS232通讯电缆

● AMECAL-LIGHT应用软件

● 用户手册(多种语言,包括中文)

● 参考手册(英文)

● 测试线



可选附件

便携箱(可选) :用来储存和保护校准仪和附件。

加热保护罩(可选) :可以放置在校准仪顶端来减少被测探头周围的热气流. 这对于安装在热电偶头部的带冷段补偿的温度变送器非常重要。
