AMETEK MTC-650A 船用干体炉





AMETEK JOFRA MTC-650A便携式干体炉专门为船舶行业设计，具有快速，省时和低成本的特点。一年的精度指标好，三年的精度指标也不错，可以节省定期校准费用，减少的涉及到校准的费用约66%。



MTC-650A船用干体炉具有直观易用的用户界面和一键直达的自动开关测试和自动步进功能。彩色图标更容易辨别冷热状态以便减少受伤的可能，稳定图标和时间标志可以方便查看校准状态。



长达 3 年的校准周期

通过一年建议的校准周期最大限度地提高精度，或通过将您的校准周期延长至三年来降低成本，降低相关重新校准成本约 66%。



快速校准

MTC-650A 包含一个特殊的加热块型材，加热至650°C / 1202°F仅需8分钟。特殊的加热曲线最大限度地减少了质量，但仍然
接受外径为 1 英寸（26 毫米）的插入套管。这种折衷方案介于温度稳定性、均匀性以及快速加热和冷却之间。



易于阅读，操作直观

MTC-650 A 船用干体炉操作简单。访问最常用的功能，如设置，预设，切换测试和自动步进，只需单击一下即可。易于阅读且信息丰富的彩色显示屏提供了您当前正在执行校准任务的完整概览。可编辑字段以浅蓝色标记，导航是使用箭头键和回车键，快速简便。



主要特点：

•  温度范围 28 到 650°C (82 到 1202°F)

•  一年精度 ± 0.9°C， 稳定性 ± 0.1°C

•  三年精度 ± 1.8°C，稳定性 ± 0.1°C

•  干体炉

•  重量轻容易携带

•  多孔套管套件

•  MVI功能保证稳定性不受电源波动影响



温度范围宽，从 28 到 650°C /82 至 1202°F，MTC-650A 船用干体炉可以用于校准各种读数温度监测装置。



信息丰富的显示屏

信息丰富的彩色显示屏和互动式菜单，MTC-650A的彩色屏幕清晰简洁, 信息丰富,可以随时了解正在进行的校准的整体状态。











































状态栏

显示校准有效期和冷/热安全警告,以及日期和时间。



校准设置

显示标准温度值的稳定判据。可以通过键盘的方向键直接在屏幕上修改。



校准状态

显示干体炉的工作状态,例如加热/降温,稳定持续时间或者预估需要稳定的时间。



功能条目

显示F1~F4按键对应的功能。



功能键

功能键是主要功能的快捷键,包括设定温度,预设温度,自动步进,开关测试。当按下一个功能键后,屏幕会显示对应的选项。



MVI – 电源波动消除

可改进温度的稳定性能，不稳定的电源是干体炉精度差的主要原因之一，传统的干体炉经常在工业现场变得无法稳定, 这是由于现场经常有大型电机，加热设备和其他设备频繁起停导致电源波动，这就造成了一般的温控器无法稳定工作，进而导致稳定性差以及精度下降

MTC-650A船用干体炉具有 MVI 供电波动消除功能，避免了这些问题。

MVI 电路始终在监测供电质量，保证加热元件输出稳定的能量。





AMETEK JOFRA MTC-650A技术指标：



温度

温度量程

量程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 to 650°C / 82 to 1202°F

Lowest calibration temperature . . . . . . . . . . . ambient +5°C / 9°F

精度

MTC-650 A 1 year . . . . . . . . . . . . . . . . . .. . . . . . . . .±0.9°C /±1.62°F

MTC-650 A 3 years . . . . . . . . . . . . . .  . . . . . . . . . . .±1.8°C /±3.24°F

稳定度

MTC-650 A . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . ±0.1°C / ±0.18°F

Measured after the stability indicator has been on for 10 minutes. Measuring time is 30 minutes.

径向均匀性 (difference between holes)

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.1°C / 0.18°F



设置

Resolution . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 or 0.1

Units . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . °C or °F or K



加热时间

MTC-650 A . . . . . . . . . 23 to 650°C / 73 to 1202°F . . .18 minutes

All specifications are given with an ambient temperature 23° C/73.4° F ± 3° C/5.9° F. Specified at 115 V/230 V.



冷却时间

MTC-650 A . . . . . . .650 to 100°C / 1202 to 212°F . . .39 minutes

MTC-650 A . . . . . . . . . 100 to 50°C / 212 to 122°F . . .18 minutes



稳定时间 (typical)

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . 8 minutes



供电

Voltage . . . . . . . . . . . . . . . . . . . . . 115 V (90-127) / 230 V (180-254)

Max Power Consumption . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1150 VA

Frequency, US deliveries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz ±3

Frequency, non US deliveries . . . . . . . . . . . . . . .50 Hz ±3, 60 Hz ±3



物理规格

尺寸 L x W x H . . 248x148x305 mm / 9.76x5.83x12.01 in

重量

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.1 kg / 13.4 lb

插入深度

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .115 mm / 4.53 in

井口直径

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 mm / 1.02 in

套管尺寸 (diameter x length)

MTC-650 A . . . . . . . . . . . . . . . . 25,7 mm x 120 mm / 1.01 x 4.72 in



电气指标

开关测试

Voltage . . . . . . . . . . . . . . . . . . . . . . .. . .. . . . . . . . . . . . Maximum 14 VDC

Test Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Maximum 1 mA



数字接口

USB 2 .0



环境参数

工作温度：0 to 50°C / 32 to 122°F

存储温度：-20 to 50°C / -4 to 122°F

湿度：5 to 90% Rh, non-condensing

保护等级：IP-10



认证

CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2014/30/EU : EN61326-1:

2013 2014/35/EU : EN61010-1:2010 • EN61010-2-030 : 2010

DNV . . . . . . . . Marine type approval from Det Norske Veritas.

See the certificate at ametekcalibration.com



运输

With Standard Accessories

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.5 kg / 21 lb

Size: L x W x H . .. . .. . . . . . . 410 x 250 x 370 mm / 16.2 x 9.8 x 14.6 in

With Standard Accessories and Rugged Carrying Case

MTC-650 A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12.5 kg / 27.6 lb

Size: L x W x H . . . .. . .. . . . . . 515 x 200 x 390 mm /20.3 x 7.9 x 15.4 in



插块

MTC-650 A 的插块由黄铜制成。孔尺寸的所有规格均指被测传感器的外径。所有预钻孔钻头均采用正确的间隙尺寸。

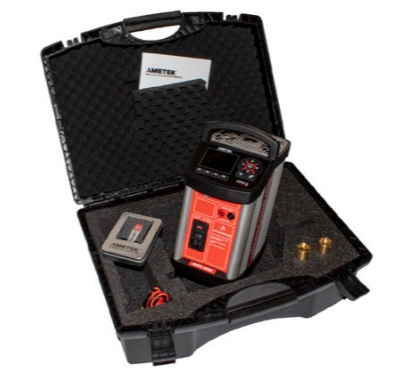

标准配置：

1. MTC-650A 船用干体炉

2. 电源线 (user specified)

3. 可溯源校准证书 - 温度

4. 套管工具

5. 测试线 (1 x red, 1 x black)

6. USB 电缆

7. U盘（ JOFRACAL 校准软件和说明书）

8. 热防护罩
