阿美特克CTC-155普及型干体炉

品 牌:阿美特克(AMETEK JOFRA)
产地:丹麦
量程:-25 至 155°C
精度:CTC-155 内置标准:±0.3°C;CTC-155 带 STS-102 :±0.2°C
稳定度:±0.04℃
干井规格:φ26*120mm
特色:快速、便携干体炉
立即咨询

    推荐产品

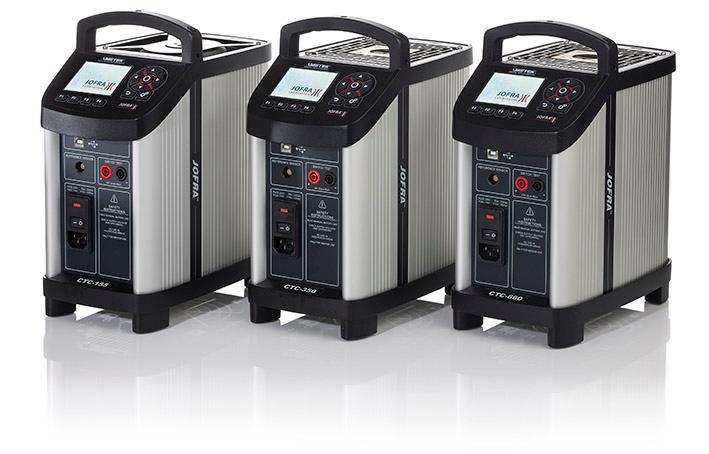

CTC 系列

普及型干体炉

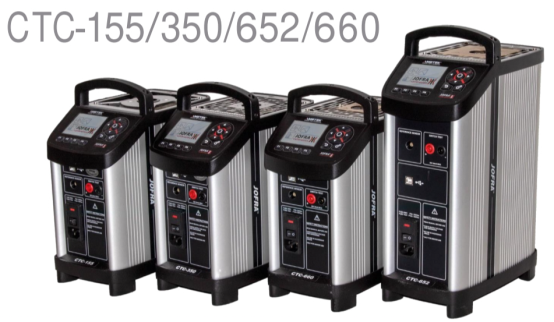

CTC-155/350/652/660







工业干体炉的经典之作

CTC 系列干体炉精度提升了 25%, 分辨率为 0.01°C它是受欢迎的应用在工业现场的干体炉



更宽的温度范围

CTC 系列(除 CTC-1205)覆盖了更宽的温度范围:-25 到 660°C 我们总有一个号可以满足您工业现场的校准需求

CTC-155-25 到 155°C

CTC-35028 到 350°C

CTC-65228 到 650°C

CTC-66028 到 660°C



快速校准

所有的 Jofra 干体炉都配备专用的温控器使得升温和降温更快同时稳定时间更短进行一个三点的温度校准只需要很短的时间



小巧便携

CTC 系列干体可以在现场以及室内使用, 我们专注于尺寸和重量的设计从而使 CTC 干体具备了优良的便携性.CTC干体炉重量很轻容易携带且有远离加热区的提手





AMETEK 干体炉 CTC-155 产品介绍视频





观看AMETEK Jofra CTC系列干体炉视频介绍请点击下面的链接:

  - AMETEK JOFRA CTC系列干体炉视频介绍





外接标准传感器

CTC-155 包括有CTC-155A和CTC-155C 型CTC-155C具有外接标准铂电阻的测量接口外接标准电阻进一步提升了干体炉的精度



外接传感器控温

当接上外接标准电阻后,CTC体炉有两种工作模式: External ref”(外接标准) 模式代表外接标准电阻读数作为标准值。外接标准模式下的“Set follows True” (外部控温) 外接标准电阻有两个用途:测量温度作为标准值,同时控制CTC干体炉达到设定温度



自校准

通过自校准可以使干体炉的读数与外接标准传感器一致从而提高自身准确度。自校准简单易行定期自校准非常必要,可以保证干体炉符合精度指标。



压力式温度计及温度开关

CTC-652其插入深度为 190mm,它是压力式温度计的理想校准仪器CTC-652 的加热井及其中的非线性加热元件可以给插块全区域提供均匀的温场,压力式温度计的温包全部浸入均匀温场对于校准或测试质量至关重要。CTC-652 以其深井和优异的重复性使得校准这种压力式温度计和温度开关成为可能

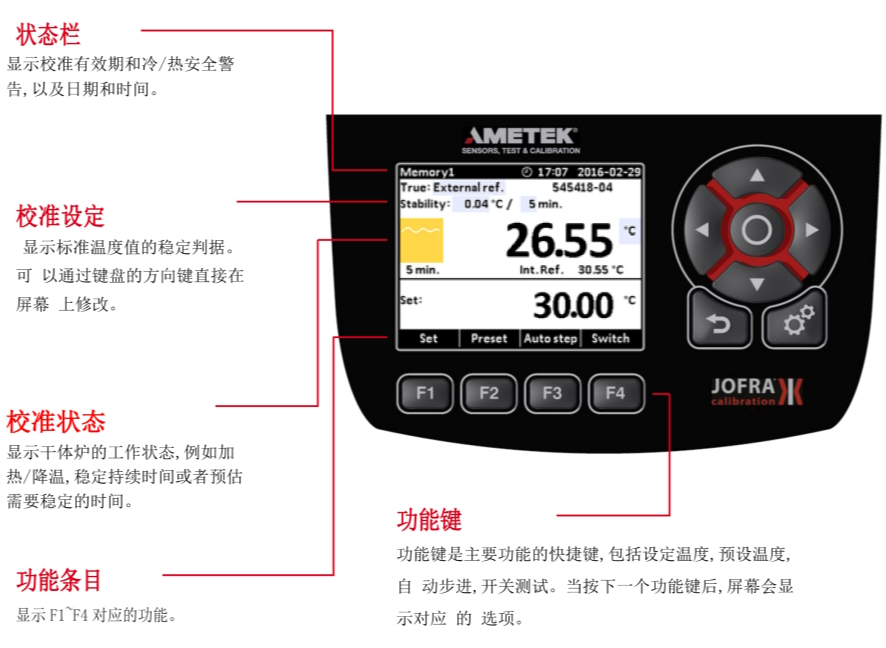

信息丰富的显示屏

信息丰富的彩色显示屏和互动式菜单,CTC系列干体炉的彩色屏幕清晰简洁, 信息丰富,可以随时了解正在进行的校准的整体状态。





状态栏

显示校准有效期和冷/热安全,以及日期和时间。



校准设置

显示标准温度值的稳定判据。可以通过键盘的方向键直接在屏幕上修改。



校准状态

显示干体炉的工作状态,例如加/降温,稳定持续时间或者预估需要稳定的时间。



功能条目

显示F1~F4按键对应的功能。



功能键

功能键是主要功能的快捷键,包括设定温度,预设温度,自动步进,开关测试。当按下一个功能键后,屏幕会显示对应选项。



实用功能

CTC-155集成了很多有用的功能可以在四种模式下操作。



设定温度

最简单快速的温度设定方法,按下 F1(set)即可设定想要达到的目标温度。



自动开关测试

设定好参数后干体炉自动运行,等测试结束后记录数据即可。可自行设定是否需要死区测试干体炉可以自动重复运行最多三个来回。



预设模式

在预设温度菜单下(按下 F2)可以选择几个预设的温度值。这些预设的温度值是可以根据要求编辑的。



自动步进

在自动步进功能下最多可以设置 12 温度点同时可以设置停留时间。甚至可以设置

稳定判据,仅需开始运行干体炉可以自动运行所有过程。



MVI – 电源波动消除

可改进温度的稳定性能不稳定的电源是干体炉精度差的主要原因之一传统的干体炉经常在工业现场变得无法稳定, 这是由于现 场经常有大型电机,加热设备和其他设备频繁起停导致 电源波动.这就造成了一般的温控器无法稳定工作,进 而导致稳定性差以及精度下降。 CTC 系列干体炉具有 MVI 供电波动消除功, 避免了这些问题。 MVI 电路始终在监测供电质量保证加热元件输出稳定的能量。



多支传感器同时校准

对于大多数的干体炉来说套管热量的散失是校准较大尺寸传感器或者多支传感器时面临的挑战。CTC-1205 优良的反馈算法结合外接标准电阻有效的解决了热量散失问题,提高了校准精度。



即插即用外接标准电阻

STS 外接标准参考具备即插即用的功能相关参数存储在接口内的芯片中包括系数,序列号,温度范围,校准日期,校准周期等。



多种套管

CTC系列干体提供多种套管选择,覆盖很多的被校传感器尺寸。



外接参考保护功能

如果设定的温度值是外接标准量程以外的,CTC 体炉会被锁死,以避免损坏标准参考传感器



快速或安静模式

CTC-155干体可以在安静模式下运行,适用于在实验室或者办公室内使用。在这个模式下,CTC 干体并不会全速降温。



传感器支架

传感器支架可以安装在 CTC-155 干体炉以便固定被校传感器的位置支架包括支撑棒固定器和夹具。



在线固件升级

AMETEK官网上可以下载升级软件在这个网站也可以注册产品,当有新的软件可供下载或者有其它有用信息,您将会得到通知。



便携箱

可选的携带箱可以保护CTC系列干体炉,同时内部专门分隔了用来放置套管、线缆、手册以及隔热塞。



校准软件

CTC-155干体炉随机提供 JofraCal 软件. 可以算机来控制校准过程,可以生成校准报告 CTC干体达到了设定温度并且稳定之后,可以手动输入被校传感器读数。 JofraCal 软件可以用来进行温度压力和各种过程校准。



技术指标 CTC-155



温度范围

室温 23°C / 73° F 时 . . . . . . . . . . . . . . -25 至 155°C /-13 至 311°F

室温 0°C / 32° F 时 . . . . . . . . . . . . . . . . -39 至 155°C / -38 至 311°F

室温 50°C / 104° F 时 . . . . . . . . . . . . . . -7 至 155°C / -19 至 311°F



精度

CTC-155 内置标准. . . . . . . . . . . . . . . .. . .. . . . . . . . . . . ±0.3°C /±0.54°F

CTC-155 带 STS-102 . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.2°C /±0.36°F

CTC-155 带 STS-120 . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.2°C /±0.36°F

采用内置标准参数 (中央孔内负载4mm直径参考探头)



稳定性

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ±0.04°C / ±0.07°F

稳定10分钟后,测量时间为30分钟。



径向一致性(孔间差)

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.03°C / 0.054°F



设定

分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 或 0.1 或 0.01

温度单位 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . °C 或 °F 或 K



加热时间

CTC-155 . . . . . . . . . . . . 23 至 155°C / 73 至 311°F . . . . . . 13 分钟



制冷时间

CTC-155 . . . . . . . . . . . . 155 至 23°C / 311 至 73°F . . . . . . 12 分钟

CTC-155 . . . . . . . . . . . . 23 至 -25°C / 73 至 -13°F . . . . . . 16 分钟



稳定时间(典型)

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 分钟



供电

电压 . . . . . . . . . . . . . . . . . . . . . . . . 115 V (90-127) / 230 V (180-254)

最大 功率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1150 VA

频率(美国设备) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 Hz ±3

频率(非美国设备) . . . . . . . .. . . . . . . . . . . . . . . . 50 Hz ±3, 60 Hz ±3



物理参数

外形尺寸:长x宽x高248x148x305 mm / 9.76x5.83x12.01 in

重量

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.5 kg / 12.1 lb

井深

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120 mm / 4.53 in

加热井直径

CTC-155 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 mm / 1.02 in

套管尺寸(直径x长度)

CTC-155 . . . . . . . . . . . . . . . . . . . 25,8 mm x 100 mm / 1.01 x 3.9 in



电气参数

开关输入(干接点)

测试电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大 14 V

测试电流 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 最大 1 mA



数字接口

USB 2.0



环境参数

操作温度:0 至 50°C / 32 至 122°F

存储温度: -20 至 50°C / -4 至 122°F

湿度: 5 至 90% Rh, 非冷凝

保护等级: IP-10



外接标准铂电阻

STS-120-A-915 . . . . . . . . . . . . . . . . . . . . -25 至 155°C /-13 至 311°F



精度

迟滞 (@ 0°C / 32°F) . . . . . . . . . . . . . . . . . . . . . . . . . . 0.01°C / 0.018°F

长期稳定性(@ 0°C / 32°F) . . . . . . . . . . . . . . . . . . 0.014°C / 0.025°F

重复性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.004°C/ 0.007°F



温度元件

类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pt100



响应时间

STS-120-A: t 0.5 (50%) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 秒

STS-120-A: t 0.9 (90%) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 秒



尺寸

直径 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 mm / 0.157 in

长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 140 mm / 5.51 in

超出干体炉顶部最大高度 . . . . . . . . . . . . . . . . . . . 20 mm / 0.79 in

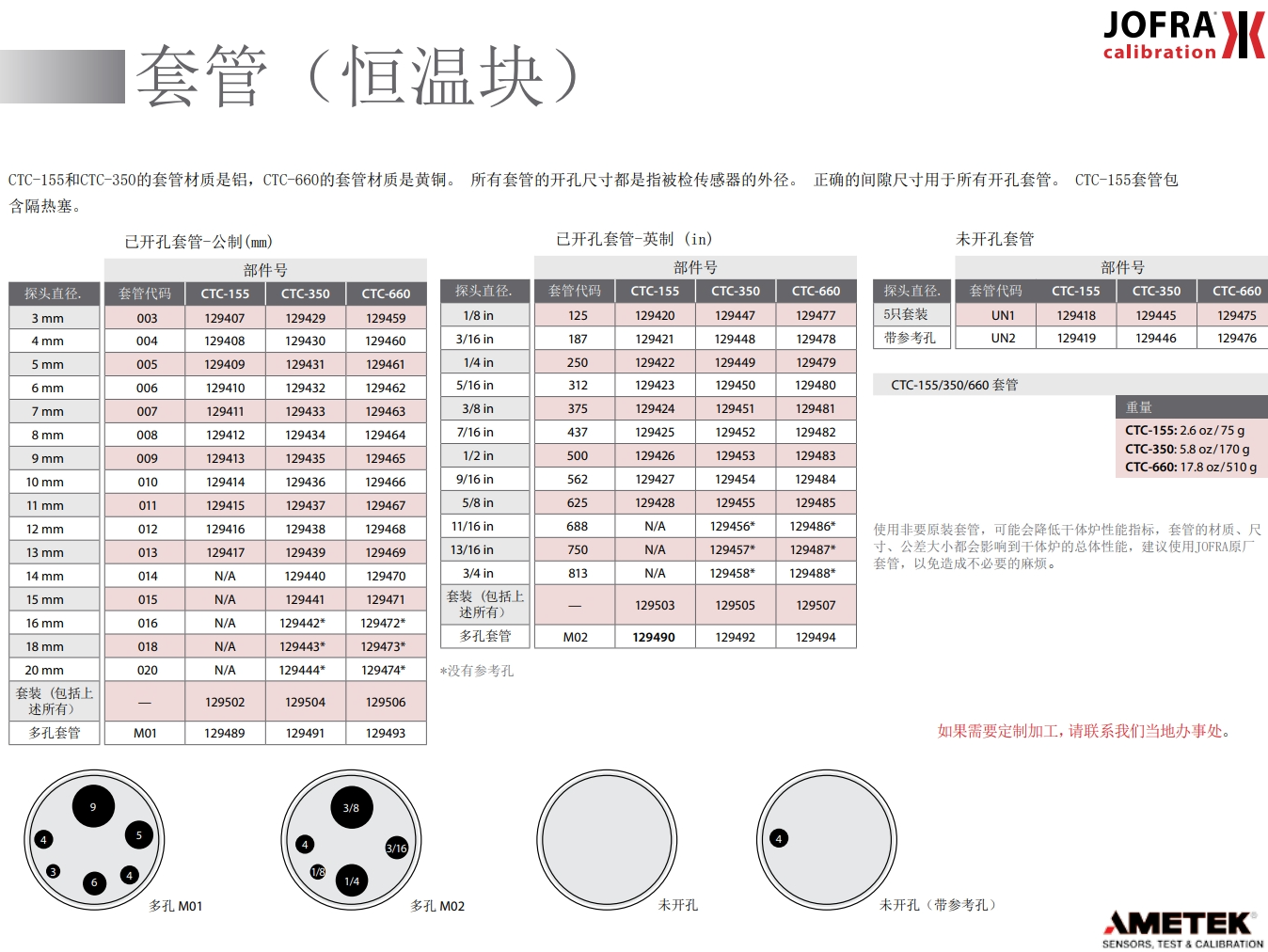

套管(恒温块)

CTC-155 和 CTC-350 的套管材质是铝,CTC-652 和 CTC-660 的套管材质是黄铜所有套管的开孔尺寸都是指被检传感器的外径。 正确的间隙尺寸用于所有开孔套管CTC-155 套管包含隔热塞







标准配置:

CTC-155 干体炉主机、电源线校准证书-温度性能套管工具使用手册测试线 (1x 红,1x 黑)USB 电缆JofraCal 校准软件



附 件

STS120A915EH:    外接标准电阻 CTC-155

STS120A935EH:    外接标准电阻 CTC-350

STS200A970EH:    外接标准电阻 CTC-652

STS120A966EH:    外接标准电阻 CTC-660

STS102A030EH:    外接标准电阻 STS-102

129264:      隔热板 CTC-660 / 652

122832:      清洁刷 - 4 mm – 3 支一套

60F174:      清洁刷 - 6 mm – 3 支一套

122822:      清洁刷 - 8 mm – 3 支一套



EN ISO/IEC 17025 实验室认可

阿美特克传感器、测试与校准仪器有两个EN ISO/IEC 17025 认可实验室,可以颁发符合国际标准的认证证书。实验室认可本身就是一种技术能力与可信任的保障,它所出具的证书真实准确可靠。



信心源自校准!

Because calibration is a matter of confidence!
