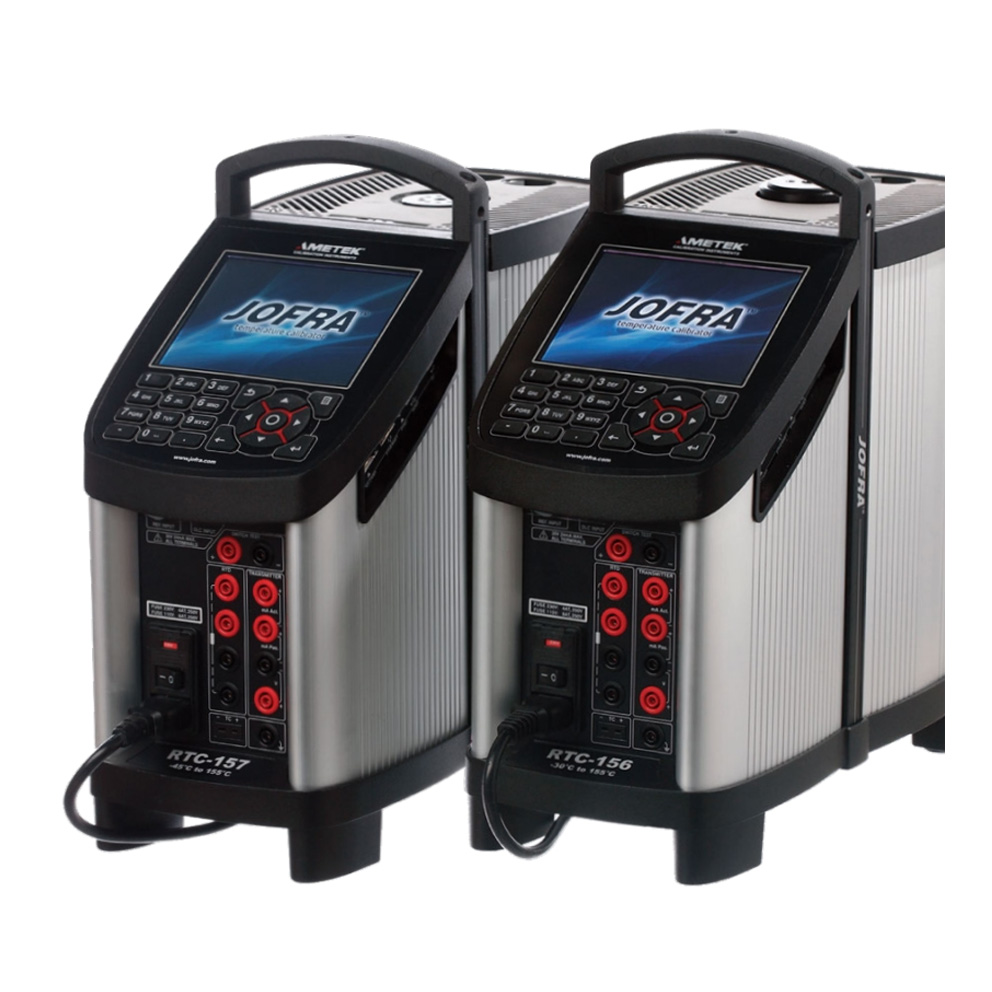

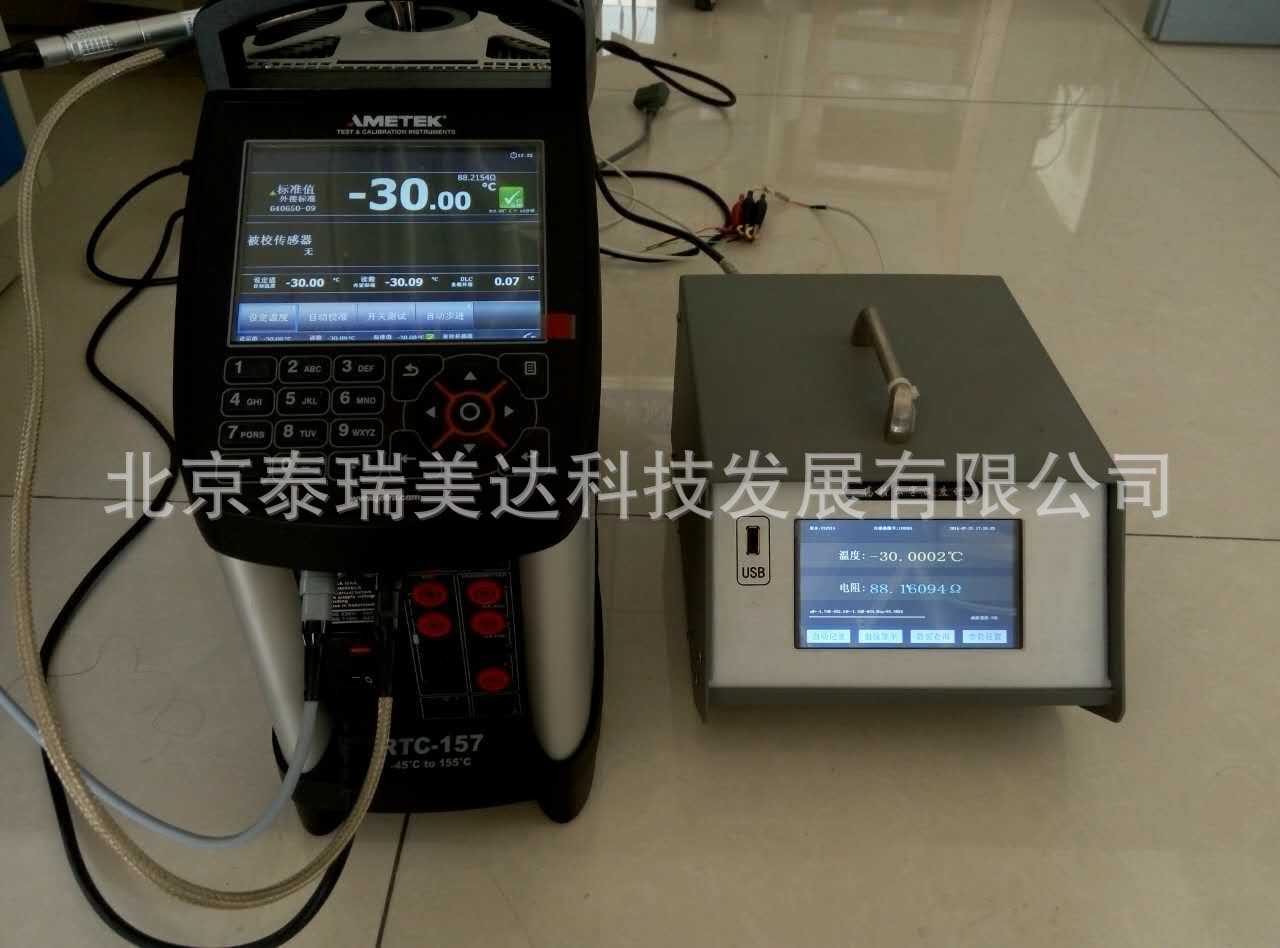

阿美特克 RTC-157 标准干体炉
型号：RTC-157
品牌：AMETEK JOFRA（阿美特克）
产地：丹麦
温度量程：-45 至 155℃
高精度：±0.04℃
稳定度：±0.005℃
干井规格：φ30*160mm
特色：升降温速度快，便携干体炉

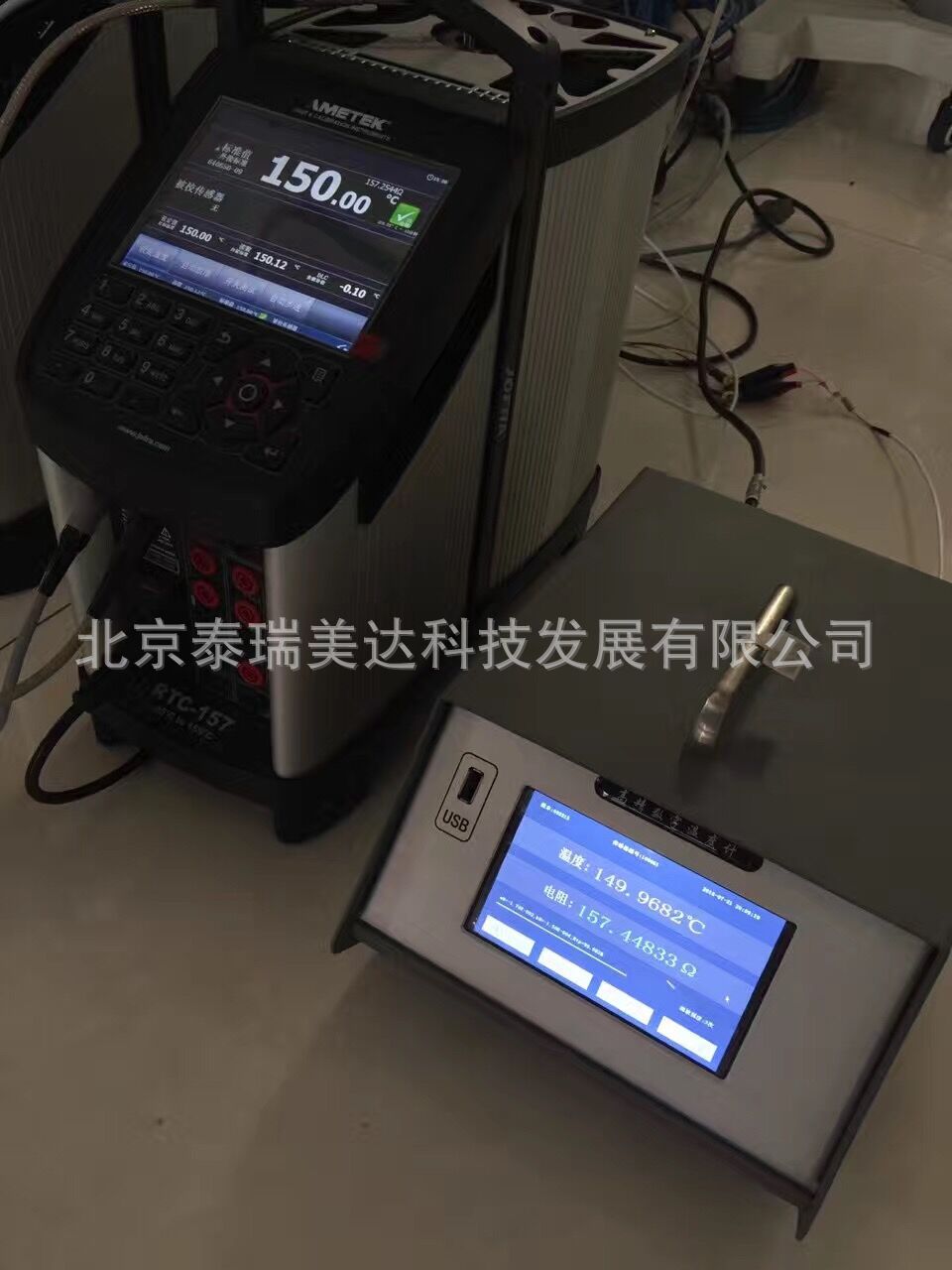

阿美特克 RTC-157 标准干体炉
温度量程： -45 至 155℃
准确度：±0.04℃（外接标准铂电阻）
稳定度：±0.005℃
显示分辨率：1/0.1/0.01//0.001°C
干井规格：φ30*160mm
AMETEK|干式温度校准仪|标准炉|干体炉|干井炉|检定炉|RTC157A|RTC157B|RTC157C
> 高精度，精度可达 0.04℃
> 稳定性：0.005℃
> 温度范围：-45 至 155℃
> 双区加热井确保了温度一致性
> DLC 动态负载补偿功能
> 温度一致性显示
> 智能参考探头
> USB通讯
> 可快速加热/制冷
> 符合欧洲的EURAMET/cg-13/v.01规范
阿美特克一直不断研发新技术来改善 JOFRA 干体式温度校准仪的性能、精度、易用性和功能性。
作为一台干体式温度校验仪，RTC系列干体炉提供了很多功能，例如：
• DLC动态负载补偿系统，可确保套管温场一致性
• 参考探头配置智能芯片，可即插即用
• 可通过USB连接计算机
• 彩色液晶屏便于读数和监控温场状态
• 直观、快速和友好的用户界面
• 重量轻，便于携带
• 新式多功能便携式铝箱
• 新式多孔套管套件可兼容几乎所有尺寸的传感器
• 外观新颖，更有JOFRA品牌的品质保证
RTC-157共有三个型号-A型、B型和C型
• RTC-157A 标准干体炉
• RTC-157B 标准干体炉带参考探头、DLC探头和信号测试接口
• RTC-157C 标准干体炉带参考探头和DLC探头
温度性能
RTC 系列干体炉可以对各种型号和类型的温度探头进行精密校准。这得益于它所采用的双区加热技术。
所有的 RTC 系列干体炉都具有双区加热功能。每个加热区都可以单独控制进行精确的温度测量。在加热块底部的温度一致性非常接近于实验室液体槽的指标。下面的加热区域保证整个加热块合适的热量消耗，上面的加热区域补偿加热体上部和被测传感器的热量损失。这种设计无需隔热被测探头，可以校准充液式或其他机械式的探头。
DLC - 动态负载补偿
为了配合双区加热技术实现更好的温场一致性，我们研发了DLC(动态负载补偿)技术。
此技术使得校准系统的精度不会受到传感器负载的影响，是在校准多支或者大型传感器时。为实现此功能，我们研发了一种新的DLC探头来动态补偿负载的影响。
RTC干体炉配备的动态双区加热技术可使套管顶部和底部的温度保持一致，减少二者之间的温差。
而DLC技术则不仅仅控制加热井的温场一致性，也控制着套管内的温场一致性。DLC探头监控着套管内的温场变化，并且将数据反馈至双区加热系统，由后者对温场进行补偿。这样，DLC技术可使温场一致性不受负载多少的影响。
根据欧盟EURAMET/cg-13/v.01干体炉校准规范，经过了各项严格测试和对比，毫无疑问，基于DLC技术的RTC系列已经成为性能表现出色的干体炉。
DLC技术以一支温差传感器来实现对温场的监控，此传感器将置于套管内，并且和干体炉相连接。当DLC功能开启时，干体炉会将平衡套管内的温场作为优先于普通温度控制和稳定性控制的任务进行处理。
智能参考探头
JOFRA STS-200智能参考探头内置了校准参数，同样，DLC探头也是如此。
首先，这意味着无需通过电脑下载温度补偿参数(这种操作是有风险的)。其次，用户可以随意更换智能探头，因为AMETEK 已经消除了不同探头间的测试误差。这意味着这是一套无误差的即插即用校准系统。
USB通讯
RTC-157的另一项新功能是USB通讯功能。通过USB接口，干体炉可以方便地和PC连接，也可以通过PC进行固件升级。
新的USB接口使得所有的笔记本都能够轻松连接到干体炉，再也无需USB-RS232转接线缆。为满足未来更多的应用，RTC还配备了局域网接口、SD卡插槽和USB集线器，通过网络下载可对内置的固件进行升级。
参考探头

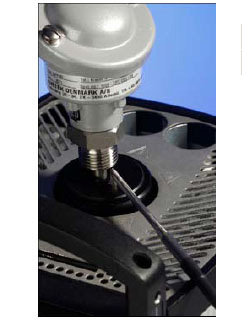

AMETEK可以提供90°弯角的STS-200参考探头和DLC探头，这些探头在插入套管时，上端仅比套管顶部稍高。
这种设计可以非常方便地校准那些顶部带有连接盖的温度传感器(如图)。
便于携带
干体炉经常会被带到各地使用，因此，尽可能减轻重量是非常必要的。
AMETEK将这种诉求贯彻始终，成功地使RTC系列干体炉即小巧轻便——容易携带，又不失其可靠的品质——精度、耐久性和功能性。减轻重量的主要目的——是避免使用者因背负过重而身体受伤。
套管尺寸不变
RTC-157的套管尺寸和以往产品相同(30x150mm)。如果用户从老产品升级到RTC，完全可以继续使用原来的套管。
多孔套管套件
两种多孔套管套件可以满足大多数温度探头的尺寸。一种套件是公制套件，包含4支套管，开孔尺寸从3mm至13mm。另一种套件是英制套件，包含3支套管，开孔尺寸从1/8"至1/2"。
温度范围
RTC-157可以提供很广的温度范围：从-30℃至155℃。一台干体炉就能够覆盖185℃的温场跨度。
快速校准
时间就是金钱！RTC系列干体炉比其他干体炉来，在升降温速度方面有明显优势。升降温速度相比老产品提高了20%，结果就是大大减少设备停车时间和校准的成本。

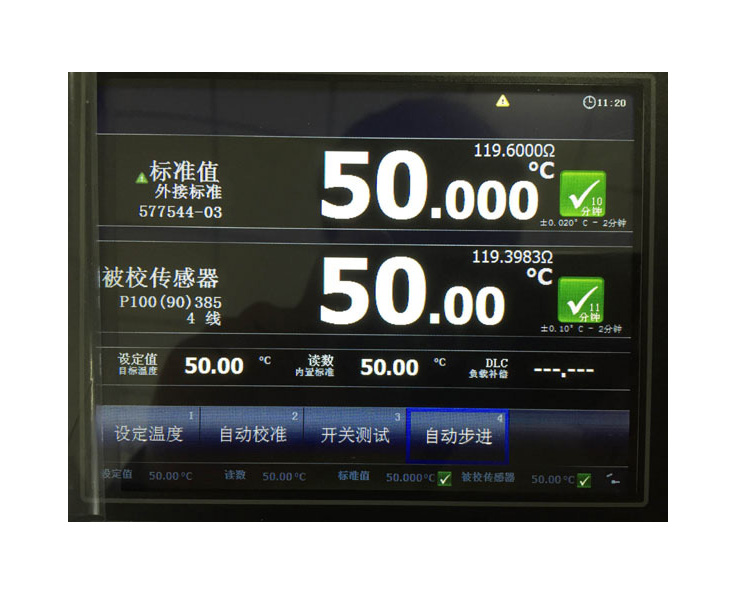

易于读数的彩色液晶屏友好的用于界面
崭新的5.7"全彩VGA液晶屏幕非常便于读数。主要温度值，例如设定值、测量值、真值和被检探头值随时都能显示在屏幕上。
菜单导航功能非常逻辑化，并且屏幕会将当前操作需要的信息都显示出来。Windows式的对话框会在需要的时候弹出，并且有声音提示。
显示屏的亮度非常好，主要的信息和参数都可以非常容易地读取。彩色屏幕包含了许多信息，以下是一部分：
• 稳定状态
• 负载补偿状态
• 时钟
• 参考探头序列号
• 被检表的反馈信号
设计的便携箱
AMETEK为RTC系列干体炉设计了一个多功能的便携箱。
便携箱可以放置STS参考探头和DLC探头，并且有效保护探头。也可以放置套管和隔热套件。传感器支架、测试线、手册、校准证书和套管工具也可以分开放置。放置以上配件的空间都是单独分开的。可以很方便地找到所需的配件。
为了更好的保护各种配件，在运输过程中，储物隔间内的设计能够固定住配件以免发生磕碰。这个便携箱也可以方便地和手拉车相组装。
多功能支架
支架也是减轻重量计划的一部分。它本身非常轻便，可以轻松地固定在RTC-157干体炉上（RTC系列炉身上有两个安装孔用于安装支架）。
MVI - 改善温度稳定度
MVI stands for “Mains power Variance Immunity”。MVI 代表“Mains power Variance Immunity”即电源波动消除。不稳定的电源供应是影响现场校准仪准确度的主要原因。一般的校准仪在现场使用时很不稳定，因为现场不时有大型电机，或其他设备起停导致电源不稳定。电源的波动会导致温度控制器工作不稳定，这就会导致读数误差和温度波动。 JOFRA RTC 系列干体炉使用了 MVI 技术，避免了不稳定的问题。MVI 电路始终监测供电电压并保证加热元件得到稳定的能量。
超高的精度
RTC-157B型和RTC-157C型干体炉既可以使用内置的参考传感器，也可以使用外置的参考传感器。不但具备在现场使用的条件，而且保证了校准的高精度。
90°弯角参考探头可在被检探头上部带有保护盖或者尺寸较大的情况下使用。
用户可以选择在屏幕上读取内置参考探头或者外部参考探头的温度值。两者的测量值是互不影响的。
真值稳定
只有RTC-157B 型和RTC-157C型有此功能，此功能可以使用外部参考探头控温达到设定点温度。当严格要求加热体中的温度等于设定点温度时就可以使用外部参考探头来控温。这项功能在校准气体修正器或其他保管变换时非常理想。
被检表的读数
RTC-157B内置了被检信号测试口，可以测试热电阻RTC、热电偶TC、温度变送器、电流mA、电压V和温度开关的反馈信号。
RTC系列干体炉可以通过面板上的按键来自定义校准过程。一旦校准过程定义完毕，干体炉就能够按照预先的设定进行自动校准。所有的校准数据都会被自动记录并存储，可以通过屏幕直接读取。
温度开关测试
RTC-157B型干体炉可以进行温度开关测试，自动记录开，关点和死区，并可以保留20次测试数据。
自动步进
可以设定20 步自动步进，包括每一步的保持时间。完成一个自动步进过程以后，用户可以方便的读出被测探头的测试数据。可以存储5 组自动步进测试数据。用户可以通过温度设定功能设置目标温度(分辨率0.01)。
增强的稳定性
当RTC-157 干式炉达到了预设的温度并且保持稳定以后液晶屏幕上会出现一个稳定指示符号。用户可以方便快速的改变稳定的条件：外部参考探头和被检探头。稳定条件设置保证了用户可以正确校准。一个倒计时时间会显示在温度读数旁边用来指示达到稳定所需时间。
仪器设置
RTC-157 允许用户存储10个完整的仪器设置。用户可以存储各种信息例如：温度单位、稳定条件、外部参考探头的使用、分辨率、被测探头、温度转换、液晶屏对比度等。这些设置可以在任何时候进行调用。
高/低温度设定
用户可以从设置菜单选择设置干体炉的高/低限制温度，这个功能可以保护被校探头，以免探头因为超过温度限制而被损坏，而且此功能有助于减小探头由于高温/低温而产生的漂移。用户可以使用密码来进行锁定。
安静模式
RTC-157 干体炉可以设置成安静模式。如果在实验室或者办公室内进行校准，可以通过这个功能限制干体炉的加热/制冷功率，从而降低噪音。
JOFRACAL 校准软件
所有RTC系列的干体炉标准配置都包括JOFRACAL软件。这个软件基于WINDOWS 平台，可以对校准的过程进行设置。软件非常容易使用，不需专业编程人员就可以轻松设定校准步骤。
软件在设置的过程中可以使用提示，菜单或帮助功能。需要进行的校准工作可以储存在”工作单”文件中并且利用USB接口从计算机下载到校准仪里。RTC 系列校准仪存储校准步骤并可以带到现场使用，无需计算机。
这使得 RTC-157 校准仪可以:
1. 单独操作，无需计算机帮助即可以在现场进行校准步骤。
2. 防止未经授权的人员改变校准步骤。当所有的校准完成后，数据可以上传到 JOFRACAL 软件进行后期处理并打印报告。校准数据存在计算机里以备以后分析使用。
JOFRACAL 软件支持所有带 USB/RS232 接口的干体炉，JOFRA DTI-1000 参考温度计，ASM 多通道信号扫描开关和 APC/DPC/IPI 压力校准仪等。此外还可以应用在使用液体槽，冰点器，或其他干体式。
JOFRACAL 提供了许多校准报告的输出格式，包括PDF格式、ASCII/ 逗号分隔的 TXT 文本格式，以便于后期进行的数据处理。
调整前测试/调整后测试(只有RTC-157B型)
RTC 系列校准仪可以自动进行调整前测试和调整后测试，并可以将所有结果存储起来。前一次进行的校准就是调整前测试，后一次进行的校准就是调整后测试，在这两次测试之间可能有多次校准或调整的过程。
SYNC输出
在 RTC 校准仪的前面可以输出 SYNC 信号。这个输出信号在仪器稳定时可以用来触发辅助设备例如摄像机，数码相机或者输入一个数据记录装置。SYNC 输出可以用来帮助自动设置并记录带读数的仪表。
校准机械式仪表
当用工单的方式校准机械式温度测量仪时，用户可以将被检表读数手动输入到干体炉中。在“校准信息”一栏中，用户可以纵览校准任务，包括即将进行的校准流程。
配合 ASM 实现同时校准多支传感器
当RTC-157 配合 ASM 多通道信号扫描开关使用时，可以实现同时校准 24支温度探头(需用 3台 ASM 串联，每台 8通道)。温度探头的信号可以是 2线、3线、4线制的热电阻、热电偶、温度变送器、温度开关或者电压信号。
技术参数
温度范围
高温 ............................................................... 155°C / 311°F
低温 @ 环境温度.0°C / 32°F .................-57°C / -51°F
低温 @ 环境温度23°C / 73°F .................-45°C / -22°F
低温 @ 环境温度40°C / 104°F ................-31°C / 5°F
精度
带参考探头RTC-157 B & C ............... ±0.04°C / ±0.07°F（仅B型和C型）
12-month period. Relative to reference standard. Specifications by use of the external JOFRA STS-200 reference sensor.
内置探头RTC-157A, B & C ............... ±0.10°C / ±0.18°F（A型, B型 & C型）
稳定性
RTC-157 .................................................. ±0.005°C / ±0.009°F
1)Measured after the stability indicator has been on for 15 minutes. Measuring time is 30 minutes.
径向一致性
RTC-157 ................................................ 0.01°C / 0.02°F（不同开孔之间）
分辨率
用户可选 .................................................1 or 0.1 or 0.01 or 0.001
加热时间
-45 至 23°C / -49 至 73°F...........................7 分钟
23 至 155°C / 73 至 311°F ......................... 8 分钟
制冷时间
155 至 100°C / 311 至 212°F ........................ 5 分钟
100 至 23°C / 212 至 73°F ..........................10 分钟
23 至 -30°C / 73 至 -22°F.......................... 17 分钟
-30 至 -45°C / -22 至 -49°F ....................... 25 分钟
稳定时间 (大约.)
RTC-157 .......................................................... 10 分钟
插入深度
RTC-157 .......................................................... 160 mm / 6.3 in
测量指标
参考探头测量 (仅RTC-157B型和RTC-157C型)
类型................................................................ 4线制RTD真值测量 1)
F.S. (全量程) ................................................ 400 ohm
精度 (12 个月) ........................................... ±0.0012% rdg. + 0.0005% F.S.
1): True ohm measurement is an effective method to eliminate errors from induced thermoelectrical voltage.
RTD被检探头测量（仅RTC-157B型）
F.S. (范围) ......................................... 400 ohm
精度 (12个月)................................... ±0.002% Rdg.+0.002% F.S.
F.S. (范围) ........................................ 4000 ohm
精度 (12个月) ..........,.............,,...... ±0.005% Rdg. + 0.005% F.S.
2-线制 .............................................. add 50 mOhm
热电偶测量（仅RTC-157B型）
范围 ................................................ ±78 mV
F.S. (全量程) .................................. 78 mV
精度 (12 个月) ............................... 0.005% Rdg. + 0.005% F.S
* Excl. CJC accuracy ±0.3°C / ±0.54°F
变送器供电（仅RTC-157B型）
输出电压.......................................... 24VDC +10%
输出电流.......................................... *大 28 mA
毫安信号测量 (仅RTC-157B型)
范围.............................................. 0 to 24 mA
精度 (12个月) .......................... +0.005% Rdg. +0.010%F.S.
电压测量 (仅RTC-157B型)
范围: ........................................... 0 to 12 VDC
精度 (12个月) .......................... +0.005% Rdg. +0.010% F.S.
开关测试(仅RTC-157B型)
干触电开关测试
测试电压.......................................... *大 5 VDC
测试电流.......................................... *大2.5 mA
主要指标
电压 .................................................115V (90-127) / 230V (180-254)
频率, 美国以外 ............................ 50 Hz ±5, 60 Hz ±5
频率, 美国 .......................................60 Hz ±5
电源功率 (*大.) ............................. 400 W
通讯接口
串行通讯接口 .................................USB 2.0 接口
串行通讯接口 .................................USB 2.0 集线器*
局域网............................................... Ethernet MAC 10/100 Base-T*
SD........................................................ SD插槽*
其他指标
工作环境 ........................................ 0 to 40°C / 32 to 104°F
仓储环境 .......................................... -20 to 50°C / -4 to 122°F
湿度...................................................... 0 to 90% RH
保护等级 ............................................ IP-10
RTC-157外观尺寸 (L x W x H)
重量 ..................................................... 10.5 kg / 23.2 lb
尺寸 (L x W x H) ............................... 362 x 171 x 363 mm / 14.3 x 6.7 x 14.3 in
发运重量(不含便携箱) ................... 14.8 kg / 32.6 lb
尺寸 (不含便携箱)............................. 570 x 235 x 440 mm / 22.4 x 9.3 x 17.3 in
发运重量(含便携箱) ......................... 20.5 kg / 45.1 lb
尺寸(含便携箱).................................... 650 x 380 x 500 mm / 25.5 x 14.9 x 19.7 in
发运重量(仅便携箱) ........................... 8.0 kg / 13.2 lb
尺寸(仅便携箱)..................................... 650 x 380 x 500 mm / 25.5 x 14.9 x 19.7 in
套管
RTC-157套管尺寸
外径 ..........................................................29.7 mm / 1.17 in
内径 (多孔) .............................................25.6 mm / 1.01 in
内径 ( 单孔)..............................................22.0 mm / 0.87 in
长度 .......................................................... 150 mm / 5.91 in
未开孔套管重量 (大约.)
RTC-157 .................................................. 290 g / 10.2 oz
标准配置
Model A, B and C:
• RTC-157 标准干体温度校验仪
• 电源线1 个
• 可溯源校准证书
• 套管夹1 支
• JOFRACAL 软件
• USB 连接线
• 塑料隔热盖1 个
• 隔热橡胶塞1 组
• 用户使用手册
RTC-157 套管
关于Ametek Jofra 干体炉
Ametek校准仪器是全球主要的温度、压力及电信号校准仪生产厂商之一，能提供快速精准的温度校准方案。AMETEK干体炉有5大系列共50多个型号，温度覆盖-100~1205℃，满足各个行业的温度校准需求。根据应用情况提供多样的解决方案，实现实验室及现场的快速精准温度校准。
