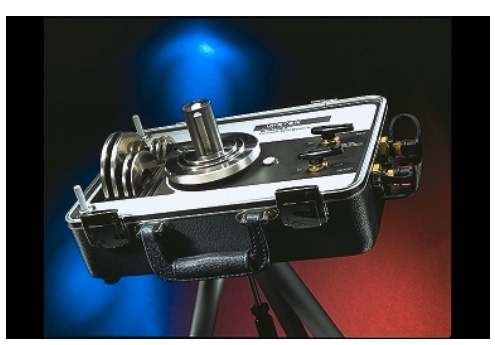

阿美特克 PK II 浮球压力计

产品介绍

阿美特克PK II型是气压浮球式压力计，此类型的压力计具有使用方便、操作安全的特性，而且无论是在现场还是实验室都能保持性能。



自适应压力调节

将重力(砝码等的重力)作用在气体接触面积（浮球和喷嘴）上，从而产生一个稳定的压力(压强)，这是AMETEK PK II型浮球式压力计产生压力的机理。PK II浮球式压力计精度可达±0.015%读数精度，提供NIST的可溯源校准报告。砝码材质为不锈钢，并可根据用户要求或者国际标准的重力加速度(9.80665m/s2) 进行加工。

PK II浮球式压力计的全自动压力调节功能使得校准结果完全不受操作员操作水平的影响。从喷嘴中喷出的气体可以让不锈钢砝码筒内的陶瓷小球浮起，并在小球的下方形成一层空气层用以支撑小球的悬浮。PK II浮球式压力计提供了快速水平校正系统，可以在实验室和现场方便地进行水平校正，也可选配三脚架，使得操作更为方便。此压力计在盖子打开或者合上的情况下都可以正常工作，砝码则安放在箱内由泡沫制成的开孔中，防止运输过程中受损。





压力范围

1 至 200 kPa (0.145 至 30 psi)



精度

±0.015%读数精度，±0.025和0.050%读数精度可选



稳定性

±0.005%读数



可选压力单位

psi, g/cm2, mbar, bar, kPa, inH2O,cmH2O



校准/当地重力加速度

PK II 型浮球式压力计提供了按照国际标准重力加速度(9.80665 m/s2)加工的砝码，或者可以按照当地重力加速度定制。



气体工业的专用型号

标准产品是以inH2O或cmH2O为单位，在ISA推荐的20°C (68°F)的实验环境下进行校准的。另可选择在AGA标准60°F的实验环境下校准的产品。



优越性能和安全保障

- 浮球操作方式

- 自适应压力调节功能

- 坚硬的陶瓷浮球

- 砝码吊臂式悬挂

- 零污染测试介质

- 合上保护盖亦可正常工作

- 气源/压力输出口均由球阀控制

- 可更换砝码

- NIST可溯源校准报告





特点

以下是AMETEK PK II浮球式压力计的一些固有特点：



浮球

浮球压力计在工作时，通过喷嘴喷出的气流形成一层薄空气层，将陶瓷小球和砝码自由托起，避免了活塞组件之间的摩擦。操作员可完全专注于校准过程本身的过程中，而无需分心去转动砝码。自适应压力调节功能内置的流量调节喷嘴可以自动调节进气的流量，使陶瓷小球始终保持漂浮状态。该调节器也能够自动补偿和消除压力供给中的波动。这些特性能够免除普通活塞式压力计在调节到不同压力时需要不断调整的麻烦，而完全依靠仪器本身进行自动调节，使得校准的效率大大提高。



吊臂式砝码悬挂

PK II浮球式压力计的另一个特点是砝码的悬挂方式。AMETEK M&G 的吊臂式砝码悬挂方式，让砝码筒的中心挂在浮球上，而砝码则通过吊臂式的悬挂降低重心，减少侧向的阻力和摩擦，可延长浮球、喷嘴和砝码筒的寿命。同时，此项技术可提高测试的精度。



坚硬的陶瓷浮球

浮球是用氧化铝复合陶瓷的材质制成的，其坚硬程度仅次于金刚石。此种浮球在不慎掉落到坚硬的表面时，也不会有任何磕损。这是普通碳化不锈钢无法达到的。



快捷设置和操作

PK II浮球式压力计的操作流程十分简便，只需两根压力管即可完成硬件连接，一根连接气源，另一根连接被校设备，调整PK II水平位置，放上大致重量的砝码。因为整个校准操作都无需进行阀门的手动调节，所以整个过程非常快速。如果输出压力在气源供给范围之内，则更无需进行输入压力的调节。



零污染测试介质

压力计的测试介质是氮气或者符合ISA工业标准的仪表空气。这种介质不会对任何过程仪表产生污染，所以也无需在设备使用之前进行清洁。



适合现场和实验室使用

PK II浮球式活塞压力计的精度足以应付实验室的应用，其稳固的设计也足以应付现场苛刻的使用环境。



合上保护盖可正常工作

PK II浮球式压力计可以合上保护盖继续工作，可以消除风带来的影响，尤其是在现场校准时。



球阀

阿美特克全系列浮球压力计的气源输入口和出气口都使用了多向球阀，操作方便快捷，不会产生故障。



水平校正

阿美特克浮球式压力计都配备了牛眼气泡式的水平观测镜。可通过3脚调节压力计的水平位置，这比4脚调节的方式更简便有效。



小增量砝码

小增量砝码用于提供微小的压力增量。同样可以被加工成以psi或inH2O为单位的砝码。





功能详述

型号: .................................................PK II

种类:............................................气压, 浮球式

压力范围: ..................200 kPa / 30 psi (视具体型号而定)

精度 (12个月): ...........................可达 ±0.015% rdg*

稳定性:..........................................±0.005% rdg

温度系数: ..............±0.00167% of rdg/°C (在23°C环境下)

压力输出增量:...................... 1 psi, 10 g/cm2, 10 mbar,

............................1 kPa, 4 inH2O, 10 cmH2O, 10 mmHg

增量 (小): ...................................小增量砝码可选

重力加速度: .............................9.80665 m/s2国际标准

................................ 当地重力加速度(订购时请注明)

水砝码筒参考温度: ........................ 20°C (ISA) (标准)

....................................... 或 60°F (AGA) (选件)

砝码:...........................................单 (根据订单)

注意：可以选择购买额外的砝码



压力源: .........................................氮气或仪表气

.............................................(ISA质量标准7.3)

气源 (最大压力): ...........................6.9 bar / 100 psi

气源 (最小压力): ............................2.1 bar / 30 psi

........................................... 或输出压力的1.5倍

气流速率:............. 28 slh在1kPa/1scfh在0,15psi输出压力下

....................... 310slh在200kPa/1scfh在20psi输出压力下

压力接口: ......................................... 1/4” NPT

砝码材质: ............................................ 不锈钢

..............................................铝 (小增量砝码)

浮球材质:............................................... 陶瓷

工程单位:........................ psi, g/cm2, mbar, bar, kPa,

.......................................... inH2O, cmH2O, mmHg

便携箱: ................................................... 1



注意: 活塞压力计的误差被表示成“压力读数的百分比”的形式。对于一台量程为1000psi，精度为±0.01%读数的活塞：在10psi的压力值下，允许误差是±0.001psi；在100psi的压力值下，允许误差是±0.01 psi；在1000psi的压力值下，允许误差是±0.1psi。一般来说，活塞压力计只将其量程的10%以上的部分(即量程的10%~100%部分)作为其正常工作范围。



外观尺寸

压力计尺寸(L x W x H):

小型:................17.8 x 26.7 x 38.1 cm / 7 x 10.5 x 15 in

大型: ...............22.9 x 36.8 x 38.1 cm / 9 x 14.5 x 15 in

砝码: ....................................*大12.7 kg / 28 lb

配置: ........................................ 气压浮球压力计

标准配置:......... 压力计, 砝码片, 用户手册, NIST可溯源校准报告





浮球压力计基本信息

• 重力加速度如由用户指定，单位必须是gals, cm/s2或m/s2之一。

• 当需要订购砝码或校准组件时，需要提供序列号、精度、重力加速度以及活塞压力计的型号。

• 单独定购时，砝码的重量以及允许误差都需要由用户指定，如和活塞压力计一同订购，则无需如此。

• 如果需要，标定的部分可纳入归档数据中除非订购一台新的压力计或者是对旧压力计的重新校准，否则将不会对精度进行检验，而只对产品外观(质量、面积)等进行检验。

• 如果需要，标定的部分可纳入归档数据中除非订购一台新的压力计或者是对旧压力计的重新校准，否则将不会对精度进行检验，而只对产品外观(质量、面积)等进行检验。

• PK II浮球压力计的砝码在订购时，必需提供相应的砝码筒的信息，否则加工的砝码无法精确地与砝码筒匹配。



精度和可溯源性认证

所有阿美特克的浮球式压力计都通过了NIST的精度和可溯源性认证。除此之外，涉及该产品面积、质量和固有误差的详细检定报告也可作为选件额外购买。





PK II 气动自重测试仪



±0.015% 读数精度；量程至30 psi / 2 bar 简便易用的基准设备，可在现场及实验使用，提供可靠高精度的压力校验。



PK II 浮球式气动自重测试仪操作起来对用户友好且安全。易用的原始标准器能够在现场或实验室内实现可靠、精确的压力测量。



• 读数精度 0.015%

• 最高工作压力 30 psi

• 可选择 psi、g/cm2、bar、mbar、kPa、inH₂O、cmH₂O 和 mmHg

• 小增量砝码套件提供分数级的输出压力



自调节设计，无需调整输入压力即可自动稳定砝码。



• 坚固耐用的陶瓷球

• 悬臂式砝码筒可减小侧推力和摩擦

• 现场用快速找平系统

• 可选三脚架



配件

MPH-1 直软管 —— 1.0 m，7/16-20 MP 公接头
