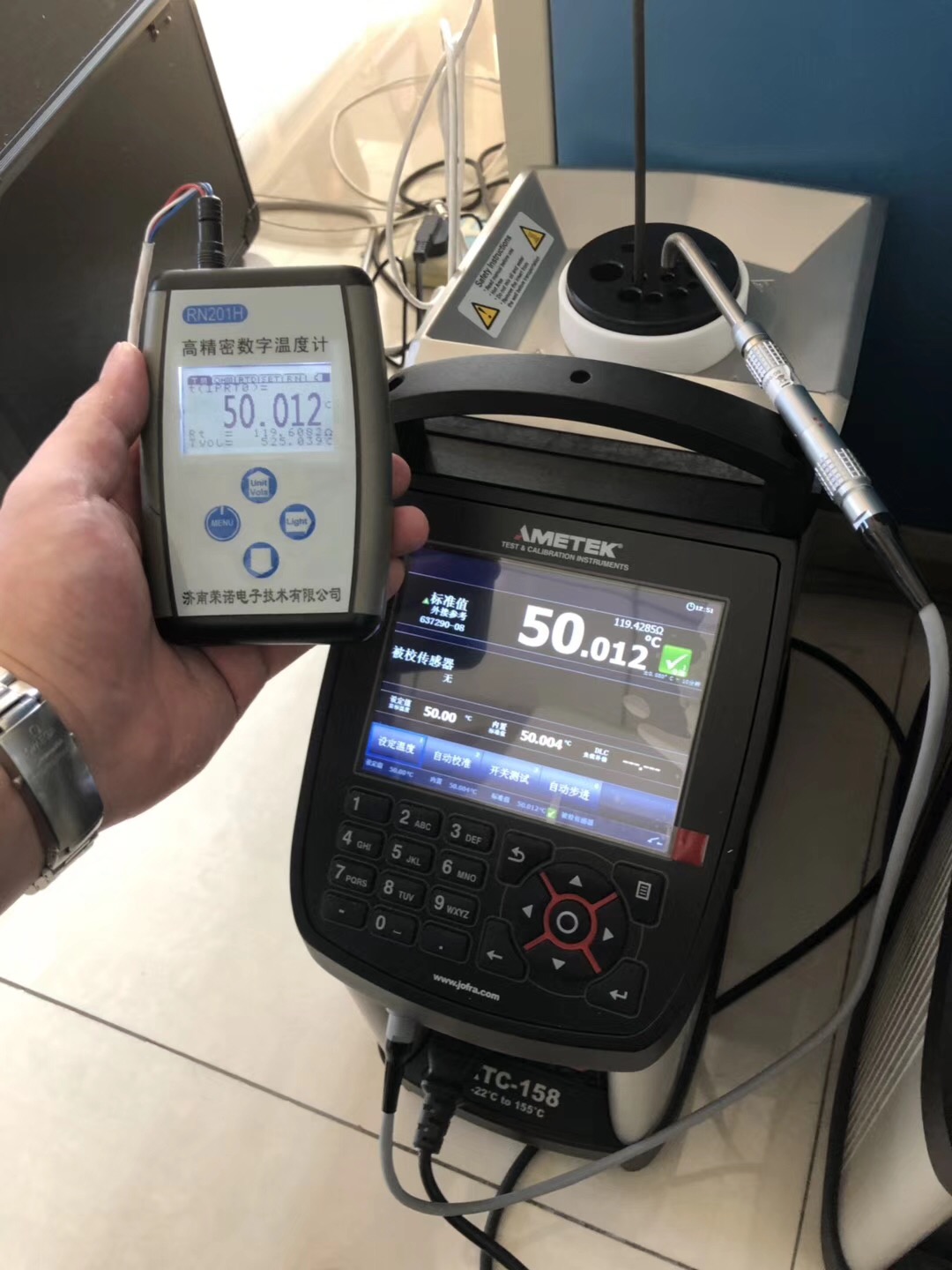

阿美特克 RTC-158 液槽/干体两用干体炉



JOFRA 液槽/干体炉两用标准炉 RTC-158

高精度：0.04℃(配外置参考探头时)

稳定性：0.01°C

温度范围：RTC-158： -22 至 155°C

AMETEK校准仪|温度校准仪|标准炉|干体炉|液槽|检定炉|干井炉|干、液两用



泰瑞美达-AMETEK测试与校准仪器授权代理商,服务热线：010-67130768，QQ：2351030500



阿美特克一直不断研发新技术来改善JOFRA干体炉的性能、精度、易用性和功能性。



液槽/干体炉两用标准炉的优点

由于口径大于普通干体炉，因此液槽/干体两用干体炉可同时校准多只温度探头，大幅提高效率，节省时间。总体来说有以下优点：

•　可同时校准24支温度传感器(配合ASM扫描开关)

•　亦适合那些喜欢使用液槽的用户

•　可校准外形尺寸不规则的温度传感器，包括卫生型传感器。

•　作为液槽使用时 = 无须使用开孔的干体套管。

•　作为干体使用时 = 空间够大，可容纳外形不规则的温度传感器。

•　适用于一次校准多支传感器的场合，以及需要校准短支探头的场合配合JOFRACAL软件可实现全自动校准和数据记录。



高精度

精度达0.04℃(配外置参考探头时)。



更好的温场一致性
双区加热功能提高了温场一致性。



DLC

动态负载补偿功能即使校准大尺寸传感器或者多支传感器时，也能保提升套管内的温场均匀一致(仅B型和C型)。



温度一致性指示

当使用DLC技术时，可以在屏幕上显示套管内温度一致性的状况(仅B型和C型)。



液槽套件

专门设计的传感器放置槽配合液槽转子，保证了在液槽校准区内轴向和径向均无温度偏差。



智能参考探头

JOFRA参考探头配备了智能接头，内置芯片保存了校准数据(温度修正参数)等信息。这是一个即插即用校准系统。



USB通讯

所有RTC型干体炉都可以通过USB接口和计算机进行连接通讯。



EURAMET

根据欧洲国家计量协会的EURAMET/cg-13/v.01规范，RTC系列干式炉表现出色。



液槽/干体炉两用标准炉RTC-158：

•　DLC动态负载补偿系统，可确保套管有温场一致性。

•　参考探头配置智能芯片，可实现即插即用。

•　可通过USB接口与计算机通讯。

•　彩色VGA液晶显示屏便于读数和监控温场状态。

•　直观、快速和友好的用户界面。

•　重量轻，便于携带。

•　多功能便携式铝箱。

•　多孔套管套件可兼容各种尺寸的传感器。

•　外观新颖，更有JOFRA品牌的品质保证。



全新液槽/干体炉两用标准炉RTC158液槽/干体炉两用标准炉共有三个型号A型、B型和C型

•　RTC-158A 标准干体炉

•　RTC-158B 标准干体炉带参考探头、DLC探头和信号测试接口

•　RTC-158C 标准干体炉带参考探头和DLC探头



液槽&大口径干井

液槽/干体炉两用标准炉RTC-158、RTC-250拥有一个63.5mm直径、160mm深度的大干井。当使用干体套管时可当做干体炉使用，当使用液体套件时可当做液槽使用。

该干井的口径几乎是老产品口径的两倍大小，这使同时校准多支温度传感器或者校准外观尺寸传感器成为可能，这对于以前的干体炉产品是不可想象的。

使用STS-200外部参考探头控温可使干体炉精度提高至0.04℃。当然，你也可以直接使用干体炉内置的探头控温。



液槽&干体套件



液槽与干体相比较有如下优点：

•　你无须为校准不同探头而定制套管。

•　可以校准那些无法用干体套管校准的探头

•　可以校准玻璃温度计和气体/液体压力式温度计



干体与液槽相比较有如下优点：

•　无需接触危险的高温液体

•　干体套管比液体更易于使用

•　便于携带

•　不会消耗液体

•　探头的校准位置可明确固定

所有液槽/干体炉两用标准炉RTC-158\RTC-250液槽的指标都是在使用JOFRA 提供的硅油情况下测得的。















































智能参考探头

JOFRA STS-200智能参考探头内置了温度修正参数，同样，DLC探头也是如此。

首先，这意味着无需通过电脑下载温度补偿参数(这种操作是有风险的) 。其次，用户可以随意更换智能探头， 因为AMETEK已经排除了更换不同探头引起的测量误差。这是一套即插即用校准系统。



参考探头

STS-200参考探头和DLC探头是设计的。AMETEK可以提供形状为90°弯角的参考探头和DLC探头，这些探头在插入套管时，上端仅比套管顶部稍高。

这种设计可以非常方便地校准那些顶部带有连接盖的温度传感器。

便于携带

干体炉会被带到不同场合使用，因此，尽可能地减轻重量是非常必要的。

我们将这种诉求贯彻于设计工作的始终，我们成功地使RTC系列干体炉即小巧轻便、容易携带，又不失其可靠的品质，集高精度、高耐久性和多功能性于一体。减轻重量的主要目的是避免使用者因负担过重而身体受伤。



快速校准

时间就是金钱！RTC-158、液槽/干体炉两用标准炉比起所有其他干体炉来，在升降温速度方面有明显优势。升降温速度相比JOFRA 的老产品提高了25%，结果就是大大减少设备停车时间和校准的成本。



多孔套管套件

两种多孔套管套件可以满足大多数温度探头的尺寸。一种套件是公制套件，开孔尺寸从3mm 至13mm。另一种套件是英制套件，开孔尺寸从1/8"至1/2"。

所有套管都预留了参考探头孔和DLC探头孔。一旦在便携箱中配备了这些套管之后，用户就可以校准所有常用尺寸的温度探头了。



专门设计的液槽套件

液槽套件中的传感器槽是为了防止被检探头碰到底部的转子。为了寻找使液槽内温场优化的设计，我们进行了大量的试验，设计出了如图所示的传感器槽，可消除槽内的轴向和径向温差。



智能校准信息指示

根据ISO, SOP 和FDA 的规范和要求，超出校准期限的校准仪不能使用。RTC 系列干体炉可实时检测校准仪以及STS、DLC 探头的校准期限，并提醒使用者定期进行校准。

当超过校准期限时，干体炉会在屏幕上显示报警，避免了由于仪器出现问题而可能造成的巨大损失。易于读数的彩色液晶显示屏以及友好的用户界面崭新的5.7"全彩VGA液晶屏幕非常便于读数。主要温度值，例如设定值、测量值、真值和被检探头值都能实时显示在屏幕上。

菜单导航功能非常逻辑化，并且屏幕会将当前操作需要的信息都显示出来。Windows 式的对话框会在必要的时候弹出，并且有声音提示。显示屏的亮度非常好，因此主要的信息和参数都可以非常容易地读取，即便是在较远的距离范围内。

彩色屏幕包含了许多信息，以下是一部分：
 •　稳定状态

 •　负载补偿状态
 •　时钟
 •　参考探头序列号
 •　被检表的反馈信号


多功能支架
支架也是减轻重量计划的一部分。它本身非常轻便，可以轻松地安装固定。 (RTC系列干体炉上有两个安装孔用于安装支架)



专门设计的便携箱

AMETEK 为RTC-158液槽/干体炉两用标准炉设计了一个多功能的便携箱。便携箱可以放置STS 参考探头和DLC 探头，并且有效保护探头。也可以放置套管和隔热套件。传感器支架、测试线、手册、校准证书和套管工具也可以分开放置。



MVI - 改善温度稳定度

MVI stands for “Mains power Variance Immunity”。MVI 代表“Mains power Variance Immunity”即电源波动消除。不稳定的电源供应是影响现场校准仪准确度的主要原因。一般的校准仪在现场使用时很不稳定，因为现场不时有大型电机，或其他设备起停导致电源不稳定。电源的波动会导致温度控制器工作不稳定，这就会导致读数误差和温度波动。 JOFRA RTC 干体炉使用了 MVI 技术，避免了不稳定的问题。MVI 电路始终监测供电电压并保证加热元件得到稳定的能量。



精度高(仅B型和C型)

RTC-158液槽/干体炉两用标准炉既可以使用内置的参考传感器，也可以使用外置的参考传感器。不但具备在现场使用的条件，而且保证了校准的高精度。
90°弯角参考探头可在被检探头上部带有保护盖或者尺寸较大的情况下使用。
用户可以选择在屏幕上读取内置参考探头或者外部参考探头的温度值。两者的测量值是互不影响的。

真值稳定 (仅B型和C型)

只有RTC-158B 型和RTC-158C型有此功能，此功能可以使用外部参考探头控温达到设定点温度。当严格要求加热体中的温度等于设定点温度时就可以使用外部参考探头来控温。这项功能在校准气体修正器或其他保管变换时非常理想。



被检表的读数 (仅B 型)

RTC-158B型内置了被检信号测试口，可以直接测试热电阻RTC、热电偶TC、温度变送器、电流mA、电压V和温度开关的反馈信号。

RTC系列干体炉可以通过面板上的按键来自定义校准过程。一旦校准过程定义完毕，干体炉就能够按照预先的设定进行自动校准。所有的校准数据都会被自动记录并存储，可以通过屏幕直接读取。



温度开关测试(仅B 型)

RTC-158B型干体炉可以进行温度开关测试，自动记录开，关点和死区，并可以保留20次测试数据。



自动步进

RTC系列干体炉可以设定20 步自动步进，包括每一步的保持时间。完成一个自动步进过程以后，用户可以方便的读出被测探头的测试数据。可以存储5 组自动步进测试数据。用户可以通过温度设定功能设置目标温度(分辨率0.01)。



增强的稳定性

当RTC-158 干式炉达到了预设的温度并且保持稳定以后液晶屏幕上会出现一个稳定指示符号。用户可以方便快速的改变稳定的条件：外部参考探头和被检探头。稳定条件设置保证了用户可以正确校准。一个倒计时时间会显示在温度读数旁边用来指示达到稳定所需时间。



仪器设置

RTC-158 允许用户存储10个完整的仪器设置。用户可以存储各种信息例如：温度单位、稳定条件、外部参考探头的使用、分辨率、被测探头、温度转换、液晶屏对比度等。这些设置可以在任何时候进行调用。



高/低温度设定

用户可以从设置菜单选择设置RTC系列干体炉的高/低限制温度，这个功能可以保护被校探头，以免探头因为超过温度限制而被损坏，而且此功能有助于减小探头由于高温/低温而产生的漂移。用户可以使用密码来进行锁定。



安静模式

RTC158B 干体炉可以设置成安静模式。如果在实验室或者办公室内进行校准，可以通过这个功能限制干体炉的加热/制冷功率，从而降低噪音。



JOFRACAL 校准软件

所有RTC系列的干体炉标准配置都包括JOFRACAL软件。这个软件基于WINDOWS 平台，可以对校准的过程进行设置。软件非常容易使用，不需专业编程人员就可以轻松设定校准步骤。

软件在设置的过程中可以使用提示，菜单或帮助功能。需要进行的校准工作可以储存在”工作单”文件中并且利用USB接口从计算机下载到校准仪里。RTC 系列校准仪存储校准步骤并可以带到现场使用，无需计算机。

这使得 RTC系列干体炉可以:

1. 单独操作，无需计算机帮助即可以在现场进行校准步骤。

2. 防止未经授权的人员改变校准步骤。当所有的校准完成后，数据可以上传到 JOFRACAL 软件进行后期处理并打印报告。校准数据存在计算机里以备以后分析使用。

JOFRACAL 软件支持所有带 USB/RS232 接口的干体炉，JOFRA DTI-1000 参考温度计，ASM 多通道信号扫描开关和 APC/DPC/IPI 压力校准仪等。此外还可以应用在使用液体槽，冰点器，或其他干体炉。

JOFRACAL 提供了许多校准报告的输出格式，包括PDF格式、ASCII/ 逗号分隔的 TXT 文本格式，以便于后期进行的数据处理。

JOFRACAL 提供了许多校准报告的输出格式，包括PDF格式、ASCII/逗号分隔的 TXT 文本格式，以便于后期进行的数据处理。



调整前测试/调整后测试(只有B型)

RTC 系列温度校准仪可以自动进行调整前测试和调整后测试，并可以将所有结果存储起来。一次进行的校准就是调整前测试，后一次进行的校准就是调整后测试，在这两次测试之间可能有多次校准或调整的过程。



SYNC输出

在 RTC-158 温度校准仪的前面可以输出 SYNC 信号。这个输出信号在仪器稳定时可以用来触发辅助设备例如摄像机，数码相机或者输入一个数据记录装置。SYNC 输出可以用来帮助自动设置并记录带读数的仪表。



校准机械式仪表

当用工单的方式校准机械式温度测量仪时，用户可以将被检表读数手动输入到干体炉中。在“校准信息”一栏中，用户可以纵览校准任务，包括即将进行的校准流程。



配合 ASM 实现多支探头同时校准

可同时校准24支传感器，当RTC 配合 ASM 多通道信号扫描开关使用时，可以实现同时校准24支温度探头(需用 3台 ASM 串联，每台 8通道)。温度探头的信号可以是 2线、3线、4线制的热电阻、热电偶、温度变送器、温度开关或者电压信号。



温度性能

RTC 系列干体炉可以对各种型号和类型的温度探头进行精密校准.这得益于它所采用的创新的双区加热技术。
所有的JOFRA RTC 系列干体炉都具有双区加热功能. 每个加热区都可以单独控制进行精确的温度测量.在加热块底部的温度一致性非常接近于实验室液体槽的指标.下面的加热区域保证整个加热块合适的热量消耗,上面的加热区域补偿加热体上部和被测传感器的热量损失.这种设计无需隔热被测探头,可以校准充液式或其他机械式的探头。



DLC 动态负载补偿技术

为了配合双区加热技术实现更好的温场一致性，阿美特克研发了DLC(动态负载补偿)技术。在此技术下，校准系统的精度将不会受到传感器负载的影响，是在校准多支或者大型传感器时。为实现此功能，我们研发了一种DLC 探头来动态补偿负载的影响。

RTC158B干体炉配备的动态双区加热技术可使套管顶部和底部的温度保持一致，减低二者之间的温差。而DLC技术则不仅仅控制加热井的温场一致性，也控制着套管内的温场一致性。DLC探头监控着套管内温场的细微变化，并且将数据反馈至双区加热系统，由后者对温场进行动态补偿。这样,DLC 技术可使温场一致性不受负载多少的影响根据欧盟EURAMET/cg-13/v.01 干体炉校准规范，经过了各项严格测试和对比，毫无疑问，基于DLC 技术的RTC系列干体炉已经成为市场上表现出色的干体炉。

DLC 技术以一支温差传感器来实现对温场的实时监控，此传感器将被安置于套管内，并与干体炉连接。当DLC 功能开启时，干体炉会将平衡套管内的温场作为优先于普通温度控制和稳定性控制的首要任务进行处理。



DLC的技术优势

配备了DLC技术的RTC系列干体炉具备如下优势：

1. 同时校准多支传感器，消除温度负载的影响

2. 校准大尺寸探头

3. 由于具备好的轴向温场一致性，因而无需考虑温度测量元件在温度探头中的具体位置和长度

4. 在轴向的不同位置都有好精度，好比拿多个Pt100的标准温度探头放在套管内轴向的不同位置作为参考标准进行校准，确保校准的准确度。

5. 在底部往上60mm区域内轻松校准各类温度探头，无需考虑轴向温场误差。

6. 通过DLC探头可以得知双区加热功能的工作正常与否

7. 确保干体炉工作在良好状态：在干体炉稳定时，DLC技术可使轴向温场偏差缩小。

8. 用户通过屏幕上的DLC和的温度稳定指示标志，可确认何时读取准确的校准数据。当使用液槽功能时，DLC功能将会自动关闭。



USB 通讯

RTC 干体炉的另一项新功能是USB 通讯功能。通过USB 接口，干体炉可以方便地和PC 连接，也可以通过PC 进行固件升级。
新的USB 接口使得所有的笔记本都能够轻松连接到干体炉，再也无需USB 转RS232 的转接线缆。

为满足未来更多的应用，RTC158B 还配备了局域网接口、SD 卡插槽和USB 集线器，通过网络下载可对内置的固件进行升级。





液槽/干体炉两用标准炉技术参数：



温度范围

RTC-158

@ 环温. 0°C/32°F ....................................... -37 至 155°C/-51 至 311°F

@ 环温. 23°C/73°F ..................................... -22 至 155°C/-22 至 311°F

@ 环温. 40°C/104°F ................................... -9 至 155°C/ 5 至 311°F



精度 (仅B型 & C型) 外接STS参考探头时

RTC-158 B & C ......................................... ±0.04°C/±0.07°F （12个月指标）



精度 内置参考探头

RTC-158 A, B & C .................................... ±0.18°C/±0.32°F



稳定性

RTC-158 ......................................................... ±0.01°C/±0.018°F，干式炉稳定15分钟之后测量，时间长度30分钟



径向一直性 (不同开孔之间)

RTC-158 @ -22°C/-8°F, 干体 ....................0.03°C/0.05°F

RTC-158 @ 155°C/311°F, 干体 .................0.05°C/0.09°F

RTC-158 @ 全量程, 液槽 ............................0.015°C/0.03°F



分辨率 (用户可选)

所有温度范围 ...................................................1° 或 0.1° 或 0.01° 或 0.001˚



加热时间

RTC-158  -22 至 23°C/-8 至 73°F .................... 9 分钟

                  23 至 100°C/73 至 212°F.............. 23 分钟

                100 至 155°C/212 至 311°F............ 28 分钟



Cooling time

RTC-158   155 至 100°C/311 to 212°F................ 9 分钟

                 100 至 23°C/212 至 73°F.................. 24 分钟

                   23 至 0°C/73 至 32°F....................... 15 分钟

                     0 至 -15°C/32 至 5°F .................... 21 分钟



稳定时间 (大约.)

RTC-158 ...................................................................... 15 分钟



插入深度

RTC-158/250干体.........................................180 mm/7.1 in

RTC-158/250液槽 ........................................150 mm/5.9 in



测量指标

所有测量指标均为不同温度下之指标 (仪器指示稳定后等待20分钟)



外接参考探头测量 (仅B型和C型)

类型...................................................................................... 4线制

RTD真值测量1) F.S. (全量程) ................................... 400 ohm

精度 (12 个月).......................... ±0.0012% rdg. + 0.0005% F.S.



RTD 被检探头测量 (仅B型)

F.S. (范围) .............................................................. 400 ohm

精度 (12 个月)....................... ±0.002% Rdg.+0.002% F.S.

F.S. (范围) ............................................................ 4000 ohm

精度 (12 个月) ...................... ±0.005% Rdg. + 0.005% F.S.

2-线制 .............................................................. 加 50 mOhm



热电偶测量

范围 ......................................................................... ±78 mV

F.S. (全量程) .............................................................. 78 mV

精度 (12个月) ................. ±(0.005% Rdg. + 0.005% F.S.)



变送器供电

输出电压.......................................................... 24VDC ±10%

输出电流 ............................................................ 最大 28 mA



毫安信号测量 (仅B型)

范围 ................................................................. 0 至 24 mA

精度 (12 个月) ......................±(0.005% Rdg. +0.010% F.S.)



电压测量 (仅B型)

范围: ................................................................. 0 至 12 VDC

精度 (12个月) .......................±(0.005% Rdg. +0.010% F.S.)



温度开关测试 (仅B型)

干触点开关测试 测试电压............................... 最大 5 VDC

测试电流 ...............................................................最大 2.5 mA



主要指标

电压......................................115V (90-127) / 230V (180-254)

频率(非美国) ............................................ 50 Hz ±5, 60 Hz ±5

频率(美国) ......................................................................60 Hz ±5

最小功率, RTC-158.......................................................... 400 W

最大功率, RTC-250........................................................ 1150 W



通讯接口

串行通讯接口..........................................................USB 2.0 接口

串行通讯接口....................................................................USB 2.0

集线器* 局域网................................... Ethernet MAC 10/100 Base-T*

SD............................................................................ SD插槽*，*用于未来升级



其他

工作环境 .............................................0 to 40°C / 32 to 104°F

仓储环境 ......................................... -20 to 50˚C / -4 to 122˚F



外观尺寸



重量和尺寸 (L x W x H)

RTC-158 .......................................................... 11 kg/24.3 lb

RTC-158 .... 366 x 171 x 363 mm / 14.4 x 6.7 x 14.3 in



发运重量和尺寸 (不含便携箱)

RTC-158 .......................................................... 17 kg/37.5 lb

尺寸......................570 x 235 x 400 mm/22.4 x 9.3 x 15.7 in



发运重量和尺寸 (包含便携箱)

RTC-158 .......................................................... 28 kg/61.7 lb

尺寸....................650 x 380 x 500 mm/25.5 x 14.9 x 19.7 in



套管

套管尺寸

RTC-158/250 外径 ..................................... 63.5 mm/2.5 in

RTC-158/250 长度...................................... 160 mm/6.3 in

未开孔套管重量 (大约)

RTC-158/250 ................................................ 1200 g/42.3 oz

金属材质

RTC-158/250 ...................................................... 特殊铝合金



标准配置

A型、B型和C型

• RTC158干体炉 (型号根据用户要求选择)

• 电源线 (规格根据用户要求选择)

• 可溯源校准证书-温度

• 套管工具

• JOFRACAL软件

• AMETRIM 软件

• USB通讯电缆

• 橡胶保温塞

•手册

B型包含以下配件:

• 测试线 (2 x 红, 2 x 黑)

• 可溯源校准证书-STS 探头和 DLC 探头

• 可溯源校准证书-输入信号端口

C型包含以下配件:

• 校准证书-STS探头和DLC探头



关于Ametek Jofra 干体炉

Ametek校准仪器是全球主要的温度、压力及电信号校准仪生产厂商之一，能提供快速精准的温度校准方案。AMETEK干体炉有5大系列共50多个型号，温度覆盖-100~1205℃，满足各个行业的温度校准需求。根据应用情况提供多样的解决方案，实现实验室及现场的快速精准温度校准。
